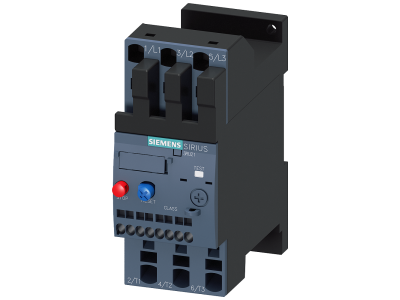

Przekaźnik przeciążeniowy 20-25A ochrona silnika S0, CLASS 10 | 3RU2126-4DC1 Siemens

Alternatywny kod produktu: 3RU21264DC1

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny Siemens SIRIUS 3RU2126-4DC1 z rodziny 3RU2 przeznaczony do ochrony silników i odbiorników przed skutkami przeciążeń oraz zaniku fazy. Model o zakresie nastawczym 20–25 A i klasie wyzwalania Class 10 zapewnia szybkie odcięcie obwodu w przypadku przeciążenia, minimalizując ryzyko uszkodzenia napędu. Dzięki kompaktowej obudowie rozmiaru S0 oraz bogatej ofercie akcesoriów pasujących do całej serii SIRIUS (S00–S3) urządzenie doskonale integruje się z rozdzielnicami i szafami sterowniczymi.

• Zakres nastawczy 20–25 A (Class 10): precyzyjne dopasowanie prądu zadziałania do znamionowego prądu silnika – ochrona przed przegrzaniem uzwojeń bez zbędnych wyłączeń podczas normalnego rozruchu.
• Ochrona przed zanikiem fazy: szybkie rozpoznanie asymetrii prądów i wyłączenie odbiornika, zapobiegające pracy dwufazowej i uszkodzeniu silnika.
• Dopuszczenia międzynarodowe (IEC, UL/CSA): gwarancja bezpieczeństwa i możliwość stosowania w instalacjach eksportowych oraz obiektach wymagających certyfikacji UL.
• Dopuszczenie ATEX / IEC Ex: przekaźnik może być używany w strefach zagrożonych wybuchem – spełnia wymagania dla aplikacji w przemyśle chemicznym, gazownictwie i innych środowiskach z gazami lub pyłami palnymi.
• Kompatybilność z systemem modułowym SIRIUS: jednolite akcesoria dla wszystkich rozmiarów od S00 do S3 upraszczają magazynowanie i montaż, a instalacja może być wykonana zarówno na szynie DIN, jak i w montażu swobodnym (w zależności od wersji).

Zgodność z Normami

Urządzenie spełnia wymagania norm IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach na całym świecie. Ponadto posiada dopuszczenie do stosowania w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX oraz normą IEC Ex – odpowiednie dla środowisk z gazami i pyłami palnymi.

Zastosowanie

Przekaźnik przeciążeniowy 3RU2126-4DC1 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych przed przeciążeniem i zanikiem fazy. Sprawdza się w warunkach normalnego rozruchu oraz w aplikacjach wymagających certyfikatów przeciwwybuchowych.

• Ochrona silników w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Instalacje w strefach zagrożonych wybuchem (gaz, pył) – przemysł chemiczny, petrochemiczny, młyny, spichlerze.
• Systemy automatyki przemysłowej i szafy sterownicze w zakładach wymagających międzynarodowych certyfikatów (UL/CSA).
• Zastosowania w rozdzielnicach głównych i podrozdzielniach jako element zabezpieczenia silników przed przeciążeniem termicznym.

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie zasilania. Urządzenie mocuje się na szynie DIN TH35 (lub w montażu swobodnym zgodnie z dokumentacją producenta). Przewody łączeniowe należy dobrać do prądu znamionowego silnika oraz ustawionego zakresu nastawczego. Momenty dokręcania śrub oraz dopuszczalne przekroje przewodów – patrz instrukcja producenta.

FAQ

• Jak ustawić prąd zadziałania przekaźnika? Przekaźnik 3RU2126-4DC1 umożliwia płynną regulację w zakresie 20–25 A. Należy pokrętłem ustawić wartość równą prądowi znamionowemu silnika (lub nieco wyższą, jeśli silnik ma większy prąd rozruchu).
• Czy przekaźnik zabezpiecza przed zanikiem fazy? Tak. Wbudowany układ detekcji asymetrii prądów powoduje wyłączenie w przypadku zaniku jednej fazy, co zapobiega pracy dwufazowej i uszkodzeniu silnika.
• Jaką klasę wyzwalania ma ten model? Model ma klasę wyzwalania Class 10, co oznacza, że zadziała w czasie do 10 sekund dla prądu przeciążeniowego równego 7,2-krotności nastawionego prądu (dla zimnego stanu). Jest to standardowa klasa dla ochrony silników o normalnym rozruchu.
