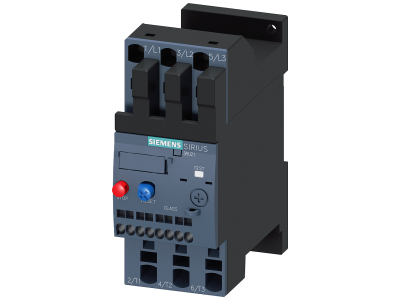

Przekaźnik przeciążeniowy 17-22A ochrona silnika S0, CLASS 10 | 3RU2126-4CC1 Siemens

Alternatywny kod produktu: 3RU21264CC1

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny SIRIUS 3RU2 firmy Siemens, symbol 3RU2126-4CC1, przeznaczony do ochrony silników i innych odbiorników przed skutkami przeciążeń i zaniku fazy. Urządzenie o zakresie nastawczym 17–22 A i klasie wyzwalania 10 zapewnia precyzyjną ochronę przy normalnym rozruchu. Kompaktowa obudowa w rozmiarze S0 ułatwia montaż w rozdzielnicach.

• Zakres nastawczy 17–22 A: Umożliwia dostosowanie zabezpieczenia do prądu znamionowego silnika, zapobiegając niekontrolowanemu przegrzaniu uzwojeń.
• Klasa wyzwalania CLASS 10: Odpowiednia dla silników o normalnym rozruchu – gwarantuje wyłączenie w czasie nieprzekraczającym 10 sekund przy 7,2-krotności prądu nastawionego.
• Ochrona przed zanikiem fazy: Wykrywa brak jednej z faz i natychmiast odłącza odbiornik, zabezpieczając przed pracą dwufazową.
• Wersje z przyłączem śrubowym lub sprężynowym: Elastyczny wybór zacisków – śrubowe dla tradycyjnych instalacji, sprężynowe do szybkiego, bezobsługowego i odpornego na wibracje okablowania.
• Kompatybilność z akcesoriami SIRIUS: Pełna zgodność z elementami systemu modułowego SIRIUS (rozmiary S00–S3), co ułatwia rozbudowę i modernizację szaf sterowniczych.

Zgodność z Normami

Przekaźnik przeciążeniowy SIRIUS 3RU2 posiada dopuszczenia międzynarodowe, w tym IEC, UL/CSA, oraz certyfikację ATEX i IECEx dla zastosowań w strefach zagrożonych wybuchem. Urządzenie spełnia wymagania dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej (oznakowanie CE).

Zastosowanie

Przekaźnik przeznaczony jest przede wszystkim do ochrony trójfazowych silników asynchronicznych przed przeciążeniem termicznym oraz pracą przy zaniku fazy. Sprawdza się w różnych gałęziach przemysłu i automatyki.

• Ochrona silników w napędach wentylatorów, pomp, sprężarek i przenośników.
• Stosowanie w rozdzielnicach maszyn i urządzeń produkcyjnych wymagających niezawodnej ochrony przeciążeniowej.
• Instalacje w strefach zagrożonych wybuchem (zgodnie z ATEX/IECEx) – np. w przemyśle chemicznym, petrochemicznym.
• Systemy automatyki budynkowej i techniki sterowania, gdzie niezbędne jest zabezpieczenie silników przed uszkodzeniem.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika przeciążeniowego może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów dobrać do prądu znamionowego i obciążalności zacisków. Moment dokręcania śrub zaciskowych stosować zgodnie z dokumentacją producenta. W przypadku wersji sprężynowej nie stosować dodatkowego momentu – przewód wkładać do końca w otwarty zacisk.

FAQ

• Czy przekaźnik ma podświetlenie LED? Nie, przekaźnik przeciążeniowy SIRIUS 3RU2 nie posiada funkcji podświetlenia – jego zadaniem jest wyłącznie ochrona silnika przed przeciążeniem. Stan zadziałania sygnalizowany jest mechanicznym wskaźnikiem.
• Jaki jest stopień ochrony IP? Przekaźnik przeznaczony jest do montażu w rozdzielnicy – typowy stopień ochrony IP20 dla aparatury modułowej chroni przed dostępem do części pod napięciem po zamknięciu obudowy.
• W jakim trybie pracuje styk pomocniczy? Styk pomocniczy (zwarty/rozwierny) przełącza się w momencie zadziałania zabezpieczenia przeciążeniowego. W zależności od wersji może być normalnie zwarty lub normalnie rozwarty – szczegóły w karcie katalogowej.
