Przekaźnik przeciążeniowy 17-22A ochrona silnika S0, CLASS 10 | 3RU2126-4CB1 Siemens

Alternatywny kod produktu: 3RU21264CB1

Opis i Kluczowe Cechy

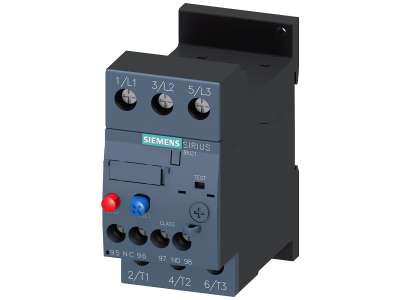

Siemens SIRIUS 3RU2126-4CB1 to przekaźnik przeciążeniowy termiczny przeznaczony do ochrony silników. Zakres nastawczy 17–22 A w klasie wyzwalania Class 10 zapewnia skuteczną ochronę przed przeciążeniem i zanikiem fazy. Kompaktowa konstrukcja w rozmiarze S0 umożliwia łatwy montaż w rozdzielnicach i szafach sterowniczych.

• Zakres nastawczy 17–22 A: Umożliwia precyzyjne dopasowanie do prądu znamionowego chronionego silnika, zapewniając optymalną ochronę bez zbędnych wyłączeń.
• Klasa wyzwalania Class 10: Gwarantuje szybkie zadziałanie w przypadku przeciążenia przy normalnym rozruchu silnika, minimalizując ryzyko uszkodzenia uzwojeń.
• Ochrona przed zanikiem fazy: Chroni silnik przed pracą na dwóch fazach, która może prowadzić do przegrzania i awarii.
• Kompatybilność z systemem SIRIUS: Możliwość rozbudowy o akcesoria (styki pomocnicze, bloki styków, rozłączniki bezpiecznikowe) – wszystkie pasują do rozmiarów S00…S3.
• Dopuszczenia międzynarodowe: Spełnia wymagania norm IEC i UL/CSA, a także dopuszczenie ATEX/IEC Ex do zastosowań w strefach zagrożonych wybuchem.

Zgodność z Normami

Przekaźnik spełnia wymagania norm IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach na całym świecie. Posiada certyfikację CE oraz dopuszczenie do stosowania w strefach zagrożonych wybuchem (ATEX / IEC Ex).

Zastosowanie

Przekaźnik przeciążeniowy SIRIUS 3RU2126-4CB1 znajduje zastosowanie w układach ochrony silników elektrycznych w instalacjach przemysłowych i komercyjnych. Sprawdza się zarówno w prostych układach sterowania, jak i w rozbudowanych systemach automatyki.

• Ochrona silników trójfazowych przed przeciążeniem i zanikiem fazy w szafach sterowniczych.
• Zabezpieczenie odbiorników o normalnym rozruchu w systemach pomp, wentylatorów i sprężarek.
• Współpraca ze stycznikami w układach rozruchu bezpośredniego oraz gwiazda-trójkąt.
• Zastosowania w strefach zagrożonych wybuchem (ATEX/IEC Ex) – wymagana dodatkowa ocena zgodności dla konkretnej strefy.

Wskazówki Montażowe

Montaż przekaźnika przeciążeniowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i sprawdź jego brak. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania przewodów oraz dobór przekroju przewodów należy wykonać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy przekaźnik 3RU2126-4CB1 nadaje się do ochrony silnika o prądzie znamionowym 20 A? Tak, zakres nastawczy 17–22 A pozwala ustawić prąd zadziałania na 20 A, co zapewni skuteczną ochronę.
• Jaką klasę wyzwalania ma ten przekaźnik? Klasa wyzwalania to Class 10, co oznacza zadziałanie w czasie nie dłuższym niż 10 s przy 7,2-krotności prądu nastawionego.
• Czy przekaźnik można stosować w strefach zagrożonych wybuchem? Tak, posiada dopuszczenie ATEX/IEC Ex, jednak należy sprawdzić zgodność z warunkami konkretnej strefy oraz zastosować odpowiednie obudowy przeciwwybuchowe.
