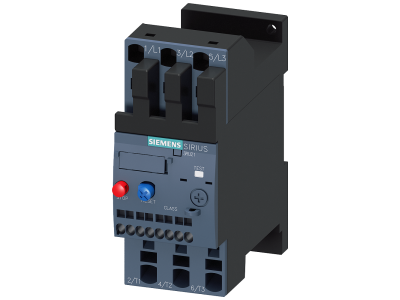

Przekaźnik przeciążeniowy 14-20A ochrona silnika S0, CLASS 10 | 3RU2126-4BC1 Siemens

Alternatywny kod produktu: 3RU21264BC1

Opis i Kluczowe Cechy

Przekaźnik przeciążeniowy termiczny SIRIUS 3RU2126-4BC1 firmy Siemens to profesjonalne urządzenie zabezpieczające silniki elektryczne przed skutkami przeciążenia oraz zaniku fazy. Zaprojektowany dla rozmiaru S0 i klasy wyzwalania CLASS 10, zapewnia skuteczną ochronę w aplikacjach z normalnym rozruchem. Zakres nastawczy 14–20 A umożliwia precyzyjne dopasowanie do prądu znamionowego chronionego silnika, co minimalizuje ryzyko przegrzania i uszkodzenia uzwojeń.

• Zakres nastawczy 14–20 A: Precyzyjna regulacja progu zadziałania pozwala optymalnie dopasować ochronę do parametrów silnika, eliminując ryzyko zbędnych wyłączeń lub niepełnej ochrony.
• Klasa wyzwalania CLASS 10: Szybka reakcja na przeciążenie w aplikacjach z normalnym rozruchem – gwarantuje wyłączenie zasilania w czasie poniżej 10 sekund przy prądzie 7,2×I_e, chroniąc uzwojenia przed przegrzaniem.
• Ochrona przed zanikiem fazy: Zapobiega pracy silnika przy braku jednej z faz, co mogłoby prowadzić do przeciążenia pozostałych faz i trwałego uszkodzenia napędu.
• Globalne dopuszczenia IEC i UL/CSA: Międzynarodowe certyfikaty potwierdzają bezpieczeństwo i niezawodność urządzenia w instalacjach na całym świecie.
• Dopuszczenie ATEX i IEC Ex: Możliwość stosowania w strefach zagrożonych wybuchem – kluczowa zaleta w przemyśle chemicznym, petrochemicznym i górnictwie.

Zgodność z Normami

Przekaźnik 3RU2126-4BC1 posiada globalne dopuszczenia, w tym zgodność z normami IEC oraz UL/CSA, co gwarantuje jego bezpieczne stosowanie w instalacjach na całym świecie. Ponadto urządzenie dopuszczone jest do użytku w strefach zagrożonych wybuchem zgodnie z dyrektywami ATEX oraz normą IEC Ex. Seria SIRIUS 3RU2 spełnia wymagania obowiązujących norm europejskich i posiada certyfikację CE.

Zastosowanie

Przekaźnik przeciążeniowy 3RU2126-4BC1 znajduje zastosowanie w szerokim spektrum instalacji przemysłowych i komercyjnych, gdzie wymagana jest niezawodna ochrona silników elektrycznych przed przeciążeniem i zanikiem fazy.

• Ochrona silników elektrycznych w aplikacjach z normalnym rozruchem – klasa wyzwalania CLASS 10 zapewnia szybkie odłączenie zasilania w przypadku przeciążenia, chroniąc uzwojenia przed przegrzaniem.
• Zabezpieczenie w strefach zagrożonych wybuchem – dzięki dopuszczeniom ATEX i IEC Ex urządzenie może być stosowane w środowiskach wymagających specjalnych środków bezpieczeństwa.
• Instalacje w rozdzielnicach i szafach sterowniczych – kompaktowa konstrukcja w rozmiarze S0 umożliwia montaż na styczniku lub samodzielnie na szynie TH35 (DIN) w ramach modułowego systemu SIRIUS.
• Systemy automatyki budynkowej i przemysłowej – współpraca z szeroką gamą akcesoriów pasujących do wszystkich rozmiarów od S00 do S3 ułatwia integrację i rozbudowę instalacji.

Wskazówki Montażowe

Montaż przekaźnika 3RU2126-4BC1 powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Urządzenie montuje się na szynie TH35 (DIN) lub bezpośrednio na styczniku – w zależności od konfiguracji systemu SIRIUS. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego silnika i zakresu nastawczego 14–20 A. Po zamontowaniu przeprowadź test zadziałania przy użyciu symulatora przeciążenia, aby potwierdzić poprawność połączeń i ustawień.

FAQ

• Jaki jest zakres nastawczy prądu dla modelu 3RU2126-4BC1? Zakres nastawczy wynosi 14–20 A, co pozwala na precyzyjne dopasowanie do prądu znamionowego chronionego silnika w aplikacjach z normalnym rozruchem (CLASS 10).
• Czy przekaźnik można montować bezpośrednio na styczniku? Tak, przekaźnik 3RU2126-4BC1 w rozmiarze S0 jest przystosowany do montażu bezpośrednio na styczniku w ramach modułowego systemu SIRIUS, jak również do montażu swobodnego na szynie TH35 (DIN).
• Do jakich zastosowań przeznaczona jest klasa wyzwalania CLASS 10? Klasa wyzwalania CLASS 10 jest przeznaczona do ochrony silników o normalnym rozruchu, gdzie czas rozruchu nie przekracza
