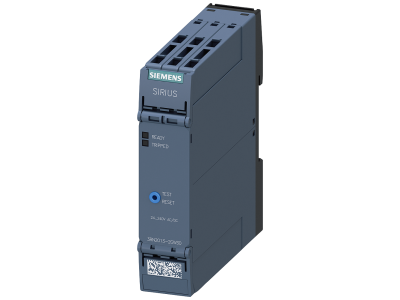

Termistorowy przekaźnik ochronny silnika standard AC/DC 24-240V przyłącze sprężynowe 2zestyki przeł. | 3RN2013-2GW30 Siemens

Alternatywny kod produktu: 3RN20132GW30

Opis i Kluczowe Cechy

Termistorowy przekaźnik ochronny silnika SIRIUS 3RN2, model 3RN2013-2GW30, zapewnia bezpośredni pomiar temperatury uzwojenia silnika za pomocą czujników PTC. Działa w szerokim zakresie napięć zasilania od 24 do 240 V AC/DC i wyposażony jest w przyłącze sprężynowe (Push-in) oraz dwa zestawy przełączne. Urządzenie eliminuje konieczność parametryzacji, a diody LED umożliwiają szybką diagnostykę stanu.

• Bezpośredni pomiar temperatury uzwojenia: Chroni silnik przed przegrzaniem nawet podczas ciężkiego rozruchu, hamowania, częstego przełączania lub przy niewystarczającym chłodzeniu, zapobiegawczo eliminując przewymiarowanie silnika.
• Czujniki PTC – brak parametryzacji: Automatyczne dopasowanie do charakterystyki czujnika skraca czas montażu i eliminuje błędy konfiguracyjne.
• Szeroki zakres napięcia AC/DC 24–240 V: Uniwersalne zasilanie umożliwia stosowanie w różnych instalacjach na całym świecie bez konieczności zmiany wersji przekaźnika.
• Przyłącze sprężynowe (Push-in): Szybki, beznarzędziowy montaż przewodów oraz bezpieczne i trwałe połączenie elektryczne.
• Diody LED sygnalizujące stan pracy i błędy: Umożliwiają natychmiastową diagnostykę bez użycia dodatkowych mierników, skracając czas serwisu.

Zgodność z Normami

Przekaźnik posiada dopuszczenie ATEX, co potwierdza jego przydatność do ochrony silników w atmosferach wybuchowych gazu i pyłu. Urządzenie spełnia wymagania odpowiednich norm międzynarodowych i posiada certyfikację CE.

Zastosowanie

Termistorowy przekaźnik ochronny silnika 3RN2013-2GW30 jest przeznaczony do monitorowania temperatury uzwojeń silników elektrycznych w warunkach standardowych oraz w strefach zagrożonych wybuchem. Sprawdza się w aplikacjach, gdzie tradycyjne zabezpieczenia przeciążeniowe zawodzą:

• Ochrona silników w przemyśle chemicznym, petrochemicznym i górniczym z wymogiem ATEX.
• Zabezpieczenie silników o dużych obciążeniach dynamicznych (ciężki rozruch, częste załączanie, hamowanie).
• Monitorowanie temperatury w aplikacjach z niewystarczającym chłodzeniem lub pracą przerywaną.
• Integracja z systemami sterowania PLC i stycznikami w szafach sterowniczych.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) lub za pomocą adaptera do mocowania śrubowego (opcja). Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego. Szczegółowe wartości momentów dokręcania oraz dopuszczalne przekroje znajdują się w dokumentacji producenta. Przyłącze sprężynowe umożliwia szybkie podłączenie przewodów bez użycia narzędzi.

FAQ

• Czy przekaźnik 3RN2013-2GW30 nadaje się do stref zagrożonych wybuchem? Tak, urządzenie posiada dopuszczenie ATEX, co pozwala na stosowanie go w atmosferach wybuchowych gazu i pyłu.
• Czy konieczna jest parametryzacja dla różnych typów silników? Nie. Przekaźnik współpracuje z czujnikami PTC, które są standardowym elementem uzwojeń silników. Urządzenie automatycznie dostosowuje się do charakterystyki czujnika – nie wymaga nastawiania progów temperatury.
• Jakie sygnalizacje zapewniają diody LED? Dioda świeci światłem ciągłym przy prawidłowej pracy, miga w przypadku alarmu termicznego (przekroczenie temperatury) oraz gaśnie po wykryciu uszkodzenia obwodu czujnika. Umożliwia to szybką lokalizację usterki.
