Tester gniazd elektr. z wyzw. RCD PPG FI CAT III 050977 | 05100600 PROTEC.class

Alternatywny kod produktu: 050977

Opis i Kluczowe Cechy

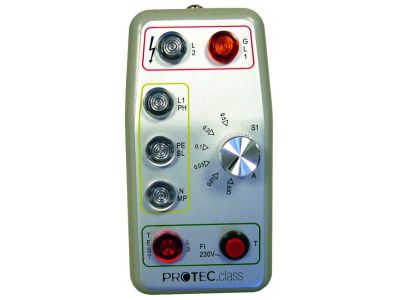

Tester gniazd elektrycznych PPG FI 05100600 (symbol 05100600) umożliwia szybką diagnostykę instalacji 230 V oraz testowanie wyłączników różnicowoprądowych. Urządzenie pracuje w kategorii bezpieczeństwa pomiarowego CAT III, co zapewnia odpowiednią ochronę podczas pomiarów w sieciach niskiego napięcia. Kompaktowe wymiary 140×53×78 mm i zasilanie z badanego gniazda czynią go narzędziem gotowym do natychmiastowego użycia.

• Test RCD 10–500 mA: sprawdza wyłączniki różnicowoprądowe w zakresie 10, 30, 100, 300, 500 mA – pozwala szybko zweryfikować ich działanie bez dodatkowego sprzętu.
• Sygnalizacja 6 diod LED: sześć niezależnych lampek wskazuje rodzaj wykrytego błędu (np. brak fazy, odwrócona polaryzacja, brak uziemienia) – odczyt wyniku jest intuicyjny i nie wymaga miernika.
• Czas wyzwalania RCD 200 ms: pomiar czasu zadziałania wyłącznika różnicowoprądowego zgodny z wymaganiami norm – umożliwia ocenę skuteczności ochrony przeciwporażeniowej.
• Obsługa sieci TN-C: tester może być stosowany w układzie z wspólnym przewodem ochronno-neutralnym PEN – zwiększa zakres zastosowań w starszych instalacjach.
• Kategoria CAT III: zapewnia bezpieczeństwo pomiarów w obwodach rozdzielczych i odbiorczych instalacji niskiego napięcia – gwarancja wytrzymałości na przepięcia.

Zgodność z Normami

Tester spełnia wymagania europejskich norm dotyczących bezpieczeństwa pomiarowego i jest oznaczony znakiem CE. Kategoria CAT III potwierdza jego przydatność do pracy w sieciach elektrycznych niskiego napięcia.

Zastosowanie

Tester gniazd PPG FI 05100600 jest przeznaczony do szybkiej kontroli poprawności wykonania gniazd wtykowych 230 V oraz weryfikacji działania wyłączników różnicowoprądowych. Sprawdzi się w codziennej pracy elektryków, instalatorów i serwisantów.

• Diagnostyka gniazd w budynkach mieszkalnych i biurowych – wykrywanie braku fazy, N, PE lub odwróconej polaryzacji.
• Testowanie wyłączników RCD w rozdzielnicach (prądy 10, 30, 100, 300, 500 mA) – szybka ocena czasu zadziałania i sprawności.
• Kontrola instalacji w obiektach przemysłowych i użyteczności publicznej – szczególnie w systemach TN-S i TN-C.
• Przeglądy okresowe i odbiory instalacji – jako narzędzie do wstępnej weryfikacji bez konieczności demontażu gniazd.

Wskazówki Montażowe

Urządzenie jest przeznaczone do użytku poprzez wtyknięcie w gniazdo – nie wymaga montażu w rozdzielnicy. Przed każdym użyciem należy sprawdzić stan obudowy i przewodów. Pomiary mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP, po wcześniejszym odłączeniu odbiorników i upewnieniu się, że instalacja jest bezpieczna. Nie wolno dotykać styków wtyczki podczas podłączania pod napięciem.

FAQ

• Czy tester działa w sieci TN-C? Tak, tester obsługuje układ z wspólnym przewodem ochronno-neutralnym PEN. Przed podłączeniem należy upewnić się, że instalacja jest zgodna z normami.
• Jakie prądy różnicowe można testować? Urządzenie umożliwia test wyłączników RCD dla prądów 10, 30, 100, 300 oraz 500 mA. Wynik sygnalizowany jest optycznie.
• Co oznacza kategoria CAT III? CAT III to kategoria bezpieczeństwa pomiarowego dla obwodów rozdzielczych instalacji niskiego napięcia (do 300 V względem ziemi). Zapewnia odporność na przepięcia i bezpieczeństwo użytkownika.
