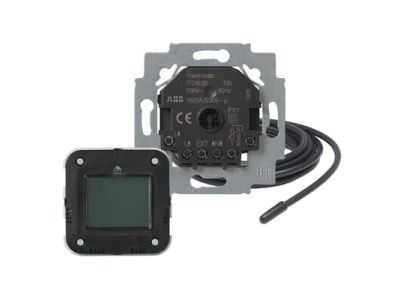

Termostat ścienny 230V 16A NO z sondą temperatury posadzki TC16-20U future linear | 2TKA00004033 ABB

Opis i Kluczowe Cechy

Termostat ścienny 230V 16A NO z zewnętrzną sondą temperatury posadzki TC16-20U to urządzenie z serii future linear przeznaczone do precyzyjnego sterowania elektrycznym ogrzewaniem podłogowym. Montaż podtynkowy gwarantuje estetyczny wygląd instalacji, a wbudowany przekaźnik 230V o obciążalności 16A zapewnia niezawodne sterowanie obwodami grzewczymi.

• Wbudowany przekaźnik 16A NO: Bezpośrednie sterowanie obwodami grzewczymi o mocy do 3,6 kW (przy 230V), eliminacja potrzeby stosowania dodatkowych styczników.
• Zewnętrzna sonda temperatury posadzki: Mierzy rzeczywistą temperaturę podłogi, zapewniając komfort termiczny i oszczędność energii poprzez dokładne utrzymanie zadanej temperatury.
• Montaż podtynkowy: Estetyczne wkomponowanie w ścianę, brak widocznych elementów instalacyjnych.
• Napięcie znamionowe 230V: Bezpośrednie zasilanie z sieci energetycznej, kompatybilny z większością instalacji domowych.
• Styk normalnie otwarty (NO): Umożliwia współpracę z różnymi typami systemów grzewczych, w tym z regulatorami kaskadowymi lub inteligentnymi systemami zarządzania energią.

Zgodność z Normami

Termostat spełnia wymagania dyrektyw Unii Europejskiej dotyczących urządzeń elektrycznych niskonapięciowych i wyposażenia budowlanego. Posiada oznaczenie CE oraz deklarację zgodności z normami EN 60730-1 i EN 60730-2-9 dla urządzeń automatycznego sterowania.

Zastosowanie

Termostat ścienny 16A NO z sondą posadzki TC16-20U idealnie sprawdza się w instalacjach ogrzewania podłogowego elektrycznego, zapewniając precyzyjną regulację temperatury w pomieszczeniach mieszkalnych i biurowych.

• Sterowanie elektrycznym ogrzewaniem podłogowym w łazienkach, salonach, sypialniach i innych pomieszczeniach.
• Współpraca z systemami inteligentnego domu do automatycznej regulacji temperatury w zależności od pory dnia lub obecności użytkowników.
• Zastosowanie w budynkach mieszkalnych, hotelach i obiektach użyteczności publicznej wymagających indywidualnej kontroli temperatury podłogi.
• Integracja z innymi systemami grzewczymi (np. konwektorami) poprzez styki NO do tworzenia złożonych układów regulacji.

Wskazówki Montażowe

Montaż termostatu powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy odłączyć zasilanie w obwodzie, w którym będzie prowadzona instalacja. Termostat montować w podtynkowej puszce instalacyjnej o średnicy 60 mm. Zewnętrzną sondę temperatury posadzki umieścić w rurce osłonowej w warstwie jastrychu, zachowując odpowiednią odległość od grzałek. Po montażu przeprowadzić testy działania i sprawdzić szczelność połączeń.

FAQ

• Czy termostat wymaga dodatkowego zasilania oprócz 230V? Nie – termostat zasilany jest bezpośrednio z sieci 230V, co eliminuje potrzebę stosowania dodatkowych transformatorów.
• Jakie jest maksymalne obciążenie termostatu? Przekaźnik termostatu obsługuje obciążenie do 16A przy napięciu 230V, co odpowiada mocy maksymalnej 3,6 kW.
• Czy sondę temperatury można montować w innej lokalizacji niż posadzka? Sonda TC16-20U przeznaczona jest do montażu w posadzce. Montaż w innym miejscu może skutkować nieprawidłowym działaniem regulatora.
