Termostat NO+NC ETR203 | ETR203 Hoffman (Eldon)

Opis i Kluczowe Cechy

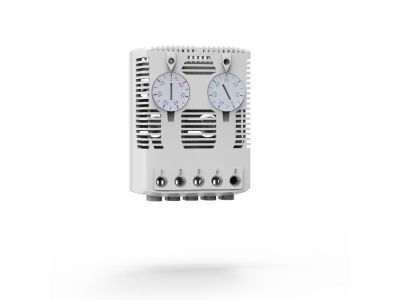

Termostat ETR203 marki Hoffman (Eldon) to zaawansowane rozwiązanie regulacyjne zaprojektowane z myślą o optymalizacji mikroklimatu wewnątrz obudów sterowniczych i szaf rozdzielczych. Urządzenie integruje w jednej, kompaktowej obudowie dwa niezależne termostaty bimetaliczne, co pozwala na znaczną oszczędność miejsca na szynie montażowej. Pierwszy moduł wyposażony jest w styk rozwierny (NC - Normally Closed), dedykowany do precyzyjnego sterowania urządzeniami grzewczymi, takimi jak grzejniki szafowe. Drugi moduł posiada styk zwierny (NO - Normally Open), idealny do aktywacji systemów chłodzenia, np. wentylatorów filtrujących, lub urządzeń sygnalizacyjnych po przekroczeniu zadanej temperatury.

• Podwójna funkcjonalność: Niezależne nastawy dla grzania i chłodzenia w zakresie od 0 °C do +60 °C.
• Wysoka trwałość: Mechanizm bimetaliczny gwarantuje żywotność przekraczającą 100 000 cykli łączeniowych.
• Bezpieczeństwo materiałowe: Obudowa wykonana z tworzywa sztucznego o klasie palności UL94 V-0, co zapewnia samogaśnięcie w przypadku wystąpienia łuku elektrycznego.
• Precyzja działania: Różnica temperatury przełączania (histereza) wynosi 7 K, przy tolerancji punktu przełączania na poziomie ±4 K.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości obowiązującymi w przemyśle elektrotechnicznym. Termostat ETR203 posiada certyfikację CE oraz EAC, co dopuszcza go do użytku na rynkach europejskich i euroazjatyckich. Dodatkowo, zgodność z listą cULus_UL potwierdza możliwość bezpiecznego stosowania urządzenia w instalacjach na rynku północnoamerykańskim. Stopień ochrony IP 20 zapewnia podstawową ochronę przed dostępem do części niebezpiecznych palcem oraz przed obcymi ciałami stałymi o średnicy 12,5 mm i większej.

Zastosowanie

Termostat ETR203 znajduje szerokie zastosowanie w profesjonalnych systemach automatyki przemysłowej i energetyki. Jest niezastąpiony wszędzie tam, gdzie wymagana jest ścisła kontrola temperatury w celu uniknięcia kondensacji pary wodnej lub przegrzania komponentów elektronicznych. Dzięki dwóm niezależnym obwodom, inżynierowie mogą skonfigurować system tak, aby grzejnik włączał się przy niskich temperaturach (np. +5 °C), a wentylator przy wysokich (np. +40 °C), co drastycznie obniża koszty operacyjne poprzez eliminację niepotrzebnej pracy urządzeń peryferyjnych.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki zintegrowanemu zaciskowi na standardową szynę DIN 35 mm (zgodnie z normą EN 60715). Podczas instalacji należy zwrócić uwagę na następujące aspekty techniczne:

• Podłączenie elektryczne: Zaciski śrubowe obsługują przewody o przekroju znamionowym od 0,5 mm² do 2,5 mm², co pozwala na stabilne przesyłanie energii i pewny styk elektryczny.
• Obciążalność styków: Przy napięciu 240 V AC prąd znamionowy wynosi 10 A dla obciążeń rezystancyjnych oraz 2 A dla obciążeń indukcyjnych. W przypadku systemów DC 24 V, maksymalna moc łączeniowa to 30 W.
• Warunki pracy: Urządzenie może pracować w ekstremalnych temperaturach otoczenia od -40 °C do +80 °C.
• Pozycjonowanie: Zaleca się montaż w górnej części szafy dla optymalnego pomiaru temperatury konwekcyjnej.

FAQ

1. Czy termostat ETR203 wymaga zewnętrznego zasilania?
Nie, jest to urządzenie mechaniczne oparte na bimetalu, które nie wymaga własnego zasilania do działania układu pomiarowego.

2. Czy mogę ustawić różne temperatury dla styku NO i NC?
Tak, termostat posiada dwa oddzielne pokrętła regulacyjne, co pozwala na niezależne zdefiniowanie progu załączenia ogrzewania i chłodzenia.

3. Co oznaczają wartości w nawiasach przy pojemności przełącznika?
Wartości w nawiasach, np. (2) A, odnoszą się do maksymalnego dopuszczalnego obciążenia indukcyjnego (np. silniki wentylatorów, cewki przekaźników), które generują wyższe prądy rozruchowe.
