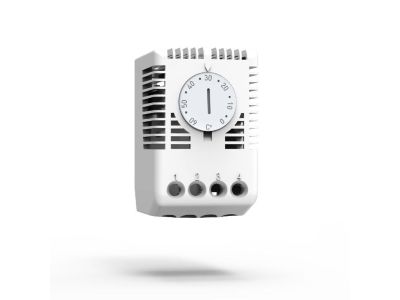

Termostat NO+NC ETR200 | ETR200 Hoffman (Eldon)

Opis i Kluczowe Cechy

Termostat ETR200 marki Hoffman (Eldon) to zaawansowane rozwiązanie regulacyjne zaprojektowane z myślą o optymalizacji mikroklimatu wewnątrz obudów sterowniczych i szaf rozdzielczych. Urządzenie charakteryzuje się unikalną konstrukcją wyposażoną w dwa niezależne styki: zwierny (NO - Normally Open) oraz rozwierny (NC - Normally Closed). Taka konfiguracja pozwala na jednoczesne zarządzanie systemami chłodzenia (np. wentylatory filtrujące) oraz ogrzewania (np. grzejniki z wentylatorem), co znacząco redukuje koszty operacyjne poprzez precyzyjne załączanie urządzeń tylko wtedy, gdy jest to konieczne.

• Element pomiarowy: Wykorzystanie bimetalu termostatycznego gwarantuje wysoką niezawodność i odporność na zakłócenia elektromagnetyczne.
• Zakres nastaw: Szeroki zakres regulacji od 0°C do +60°C pozwala na elastyczne dopasowanie do wymagań zainstalowanej aparatury.
• Trwałość: Wyjątkowa żywotność przekraczająca 100 000 cykli łączeniowych zapewnia długoletnią, bezawaryjną eksploatację w warunkach przemysłowych.
• Bezpieczeństwo materiałowe: Obudowa wykonana z tworzywa sztucznego o klasie palności UL94 V-0 (samogasnące) w kolorze RAL 7035.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co potwierdzają liczne certyfikaty i atesty. Termostat ETR200 posiada oznaczenie CE, certyfikat EAC oraz znajduje się na liście cULus_UL, co jest kluczowe dla prefabrykatorów szaf eksportujących swoje rozwiązania na rynki globalne, w tym do Ameryki Północnej. Konstrukcja jest zgodna z normą montażową EN 60715 dotyczącą szyn DIN 35 mm.

Zastosowanie

Termostat ETR200 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ścisła kontrola temperatury w celu uniknięcia kondensacji pary wodnej lub przegrzania komponentów elektronicznych. Jest idealnym wyborem do:

• Szaf sterowniczych i rozdzielnic niskiego napięcia.
• Systemów automatyki przemysłowej pracujących w zmiennych warunkach temperaturowych (od -40°C do +80°C).
• Sterowania wentylacją wymuszoną w celu odprowadzenia ciepła z falowników i zasilaczy.
• Zarządzania pracą grzejników antykondensacyjnych w celu ochrony przed korozją.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki zintegrowanemu zatrzaskowi na standardową szynę DIN 35 mm. Dla zapewnienia poprawnej pracy i długowieczności styków, należy przestrzegać poniższych wytycznych:

• Podłączenie elektryczne: Zaciski śrubowe obsługują przewody o przekroju od 0,5 mm² do 2,5 mm², co pozwala na stabilne przesyłanie energii i pewny styk elektryczny.
• Obciążalność styków: Styk NC obsługuje do 10(2) A przy 250 V AC, natomiast styk NO do 5(2) A przy 230 V AC. Wartości w nawiasach określają dopuszczalne obciążenie indukcyjne.
• Pozycjonowanie: Termostat powinien być zamontowany w górnej części szafy (dla kontroli chłodzenia) lub dolnej (dla kontroli ogrzewania), z dala od bezpośrednich źródeł ciepła, aby uniknąć błędnych odczytów.
• Stopień ochrony: Urządzenie posiada stopień ochrony IP 20, co wymaga montażu wewnątrz obudowy chroniącej przed bezpośrednim działaniem wody i pyłu.

FAQ

1. Czy termostat ETR200 może sterować urządzeniami DC?
Tak, urządzenie posiada zdolność przełączania prądu stałego o parametrach 24 V DC przy obciążeniu do 30 W.

2. Jaka jest histereza tego urządzenia?
Różnica temperatury przełączania wynosi 3 K (Kelwiny), z tolerancją punktu przełączania na poziomie ±3 K, co zapewnia stabilną pracę bez zbyt częstego załączania i wyłączania odbiorników.

3. Czy styki NO i NC są odizolowane?
Termostat ETR200 posiada styki przełączane zintegrowane w jednym module, co pozwala na efektywne zarządzanie logiką grzania i chłodzenia w ramach jednego punktu pomiarowego.
