Termostat NO+NC chłodzenie, od -20 stC do +80 stC, IP20 RAL7035 ETR201 | ETR201 Hoffman (Eldon)

Opis i Kluczowe Cechy

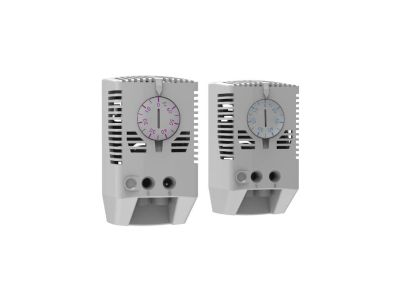

Termostat ETR201 marki Hoffman (Eldon) to zaawansowane urządzenie regulacyjne zaprojektowane do precyzyjnego zarządzania mikroklimatem wewnątrz obudów i szaf sterowniczych. Wyposażony w uniwersalny układ styków zwiernych (NO) oraz rozwiernych (NC), pozwala na jednoczesną lub zamienną kontrolę systemów chłodzenia (np. wentylatory filtrujące) oraz ogrzewania (np. nagrzewnice z wentylatorem). Sercem urządzenia jest niezawodny bimetal termostatyczny, który reaguje na zmiany temperatury otoczenia, zapewniając stabilność pracy zainstalowanej elektroniki.

• Wszechstronność styków: Styk NO (normalnie otwarty) służy do załączania urządzeń chłodzących lub sygnalizacyjnych po przekroczeniu zadanej temperatury, natomiast styk NC (normalnie zamknięty) dedykowany jest do sterowania nagrzewnicami.
• Wysoka trwałość: Urządzenie zostało zaprojektowane na ponad 100 000 cykli łączeniowych, co gwarantuje wieloletnią, bezawaryjną eksploatację w wymagających warunkach przemysłowych.
• Bezpieczeństwo materiałowe: Obudowa wykonana z tworzywa sztucznego o klasie palności UL94 V-0 zapewnia samogaśnięcie materiału w przypadku wystąpienia łuku elektrycznego lub pożaru.
• Efektywność energetyczna: Precyzyjne sterowanie urządzeniami peryferyjnymi pozwala na znaczną optymalizację kosztów operacyjnych poprzez eliminację zbędnej pracy wentylatorów i grzałek.

Zgodność z Normami

Produkt spełnia rygorystyczne standardy bezpieczeństwa i jakości, co potwierdzają liczne certyfikaty międzynarodowe. Termostat posiada oznaczenie CE, certyfikat EAC oraz znajduje się na liście cULus_UL, co umożliwia jego stosowanie w projektach realizowanych na rynkach globalnych, w tym w Ameryce Północnej. Konstrukcja zacisku montażowego jest w pełni zgodna z normą EN 60715, co zapewnia idealne dopasowanie do standardowych szyn montażowych.

Zastosowanie

Termostat ETR201 znajduje szerokie zastosowanie w automatyce przemysłowej i elektroenergetyce. Jest idealnym rozwiązaniem do:

• Sterowania wentylatorami filtrującymi w celu zapobiegania przegrzaniu komponentów w szafach sterowniczych.
• Zarządzania pracą nagrzewnic w celu uniknięcia kondensacji pary wodnej przy niskich temperaturach.
• Uruchamiania systemów alarmowych i sygnalizacyjnych w przypadku przekroczenia dopuszczalnych progów termicznych.
• Zastosowań w rozdzielnicach niskiego napięcia pracujących w szerokim zakresie temperatur od -20 °C do +80 °C.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki zintegrowanemu zatrzaskowi na szynę DIN 35 mm. Aby zapewnić optymalną pracę termostatu, należy przestrzegać poniższych zaleceń:

• Podłączenie elektryczne: Zaciski śrubowe obsługują przewody o przekroju znamionowym od 0,5 mm² do 2,5 mm², co pozwala na stabilne przesyłanie energii i pewny styk elektryczny.
• Pozycjonowanie: Termostat powinien być zamontowany w górnej części szafy w przypadku sterowania chłodzeniem lub w dolnej części przy sterowaniu ogrzewaniem, z dala od bezpośrednich źródeł ciepła mogących zakłócać odczyt bimetalu.
• Parametry łączeniowe: Należy pamiętać o maksymalnej obciążalności styków: 10(2) A przy 240 V AC oraz 30 W przy zasilaniu 24 V DC. Wartości w nawiasach określają dopuszczalne obciążenie indukcyjne.

FAQ

1. Jaka jest różnica temperatury przełączania (histereza)?
Różnica temperatury przełączania wynosi 7 K, przy tolerancji punktu przełączania wynoszącej ±4 K. Zapewnia to stabilną pracę bez zbyt częstego załączania i wyłączania urządzeń.

2. Czy termostat ETR201 wymaga dodatkowego zasilania?
Nie, jest to urządzenie mechaniczne oparte na bimetalu, które nie wymaga własnego zasilania do działania – działa jako bezpotencjałowy przełącznik.

3. W jakim kolorze wykonana jest obudowa?
Obudowa wykonana jest w standardowym kolorze przemysłowym RAL 7035 (jasnoszary), co spójnie komponuje się z większością szaf sterowniczych dostępnych na rynku.
