Termostat NC ogrzewanie, zakres temperatur: 0stC to 60stC, ETR202 | ETR202 Hoffman (Eldon)

Opis i Kluczowe Cechy

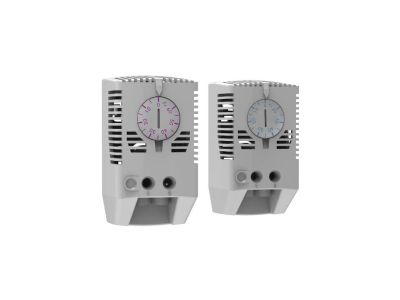

Termostat ETR202 marki Hoffman (Eldon) to profesjonalne urządzenie sterujące, zaprojektowane z myślą o precyzyjnym zarządzaniu mikroklimatem wewnątrz obudów i szaf sterowniczych. Model ten wyposażony jest w styk rozwierny (NC - Normally Closed), co czyni go idealnym rozwiązaniem do sterowania układami grzewczymi, takimi jak nagrzewnice z wentylatorem. Mechanizm działania oparty jest na niezawodnym bimetalu termostatycznym, który reaguje na zmiany temperatury otoczenia w zakresie od 0°C do +60°C.

• Wysoka trwałość: Urządzenie zostało zaprojektowane na ponad 100 000 cykli łączeniowych, co gwarantuje wieloletnią, bezawaryjną pracę w wymagających warunkach przemysłowych.
• Bezpieczeństwo materiałowe: Obudowa wykonana z tworzywa sztucznego o klasie palności UL94 V-0 zapewnia samogaśnięcie materiału w przypadku wystąpienia łuku elektrycznego lub pożaru.
• Precyzja działania: Różnica temperatury przełączania (histereza) wynosi 7 K, przy tolerancji punktu przełączania na poziomie ±4 K, co pozwala na stabilne utrzymanie zadanych parametrów cieplnych.
• Wydajność prądowa: Termostat obsługuje obciążenia do 10 A przy napięciu 240 V AC (obciążenie rezystancyjne) oraz do 30 W przy zasilaniu 24 V DC.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co potwierdzają liczne certyfikaty i atesty. Termostat posiada oznaczenie CE, certyfikat EAC oraz znajduje się na liście cULus_UL, co umożliwia jego bezpieczne stosowanie na rynkach globalnych, w tym w Unii Europejskiej oraz Ameryce Północnej. Stopień ochrony IP 20 zapewnia podstawowe zabezpieczenie przed dotykiem części pod napięciem, zgodnie z normami bezpieczeństwa elektrycznego.

Zastosowanie

Termostat ETR202 znajduje szerokie zastosowanie w automatyce przemysłowej i elektroenergetyce. Jest kluczowym elementem systemów ochrony przed kondensacją pary wodnej oraz nadmiernym wychłodzeniem komponentów elektronicznych. Głównym zadaniem styku NC jest załączanie nagrzewnic w momencie, gdy temperatura wewnątrz szafy spadnie poniżej nastawionej wartości. Dzięki estetycznemu wykończeniu w kolorze RAL 7035, urządzenie idealnie komponuje się z nowoczesną aparaturą modułową.

Wskazówki Montażowe

Montaż urządzenia jest szybki i intuicyjny dzięki zintegrowanemu zaciskowi na szynę DIN 35 mm (zgodnie z normą EN 60715). Aby zapewnić optymalną pracę termostatu, należy przestrzegać poniższych zaleceń:

• Podłączenie przewodów: Zaciski śrubowe pozwalają na montaż kabli o przekroju znamionowym od 0,5 mm² do 2,5 mm², co zapewnia stabilne połączenie elektryczne i minimalizuje spadki napięcia.
• Lokalizacja: Termostat powinien być zamontowany w górnej części szafy, z dala od bezpośrednich źródeł ciepła, aby czujnik bimetaliczny mógł poprawnie odczytywać temperaturę powietrza wewnątrz obudowy.
• Temperatura pracy: Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur otoczenia od -20°C do +80°C.

FAQ

• Czy ETR202 może sterować wentylatorem chłodzącym? Nie, model ETR202 posiada styk NC (rozwierny), który otwiera się przy wzroście temperatury, co jest dedykowane dla ogrzewania. Do sterowania wentylatorami (chłodzeniem) należy wybrać model ETR201 ze stykiem NO (zwiernym).
• Jaki jest moment dokręcania zacisków? Należy stosować standardowe narzędzia do zacisków śrubowych, dbając o pewne osadzenie przewodu o przekroju do 2,5 mm², co zapobiega przegrzewaniu się styków.
• Czy urządzenie wymaga zasilania pomocniczego? Nie, termostat bimetaliczny jest urządzeniem pasywnym, działającym mechanicznie pod wpływem zmian temperatury.
