Termostat elektroniczny z wyłącznikiem ręcznym 230V 1P 8A | EK003 Hager

Opis i Kluczowe Cechy

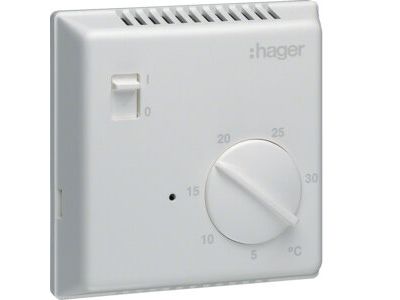

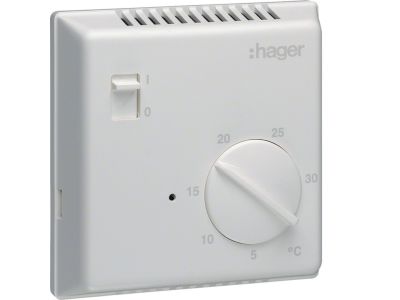

Termostat elektroniczny EK003 z wyłącznikiem ręcznym przeznaczony do montażu wewnątrz pomieszczeń. Po ustawieniu żądanej temperatury za pomocą obrotowego pokrętła styk bezpotencjałowy termostatu załącza się, umożliwiając sterowanie odbiornikami. Urządzenie zasilane napięciem 230 V AC i przystosowane do prądu do 8 A, co czyni je odpowiednim do większości aplikacji grzewczo-wentylacyjnych w instalacjach jednofazowych.

• Napięcie zasilania 230 V AC: gotowy do pracy w standardowych instalacjach jednofazowych bez konieczności stosowania dodatkowych zasilaczy.
• Prąd znamionowy 8 A: umożliwia bezpieczne załączanie odbiorników o średnim obciążeniu, np. grzejników, nagrzewnic czy siłowników zaworów.
• Styk bezpotencjałowy: uniwersalny styk przełączny – może sterować dowolnymi urządzeniami (grzanie, chłodzenie, wentylacja) niezależnie od polaryzacji napięcia.
• Wyłącznik ręczny: dodatkowa funkcja pozwalająca na ręczne odcięcie lub załączenie obwodu sterowanego, przydatna podczas serwisu lub awarii.
• Obrotowe pokrętło nastawy temperatury: prosta i intuicyjna regulacja wartości zadanej, bez potrzeby użycia narzędzi.

Zgodność z Normami

Termostat EK003 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Przeznaczony jest do montażu wewnątrz suchych pomieszczeń, w rozdzielnicach o typowym stopniu ochrony IP20 (zgodnie z ogólnymi wytycznymi dla aparatury modułowej).

Zastosowanie

Dzięki styku bezpotencjałowemu i możliwości ręcznego przełączania termostat sprawdza się w wielu aplikacjach automatyki budynkowej i instalacyjnej. Polecany do:

• Sterowania ogrzewaniem elektrycznym (grzejniki konwektorowe, maty grzewcze) w zależności od temperatury otoczenia.
• Załączania wentylatorów wywiewnych lub nawiewnych w pomieszczeniach użytkowych, magazynach, kotłowniach.
• Nadzoru temperatury w szafach sterowniczych – wyłączanie nadmiarowego ciepła poprzez wentylację wymuszoną.
• Automatycznego przełączania między trybami ogrzewania i chłodzenia w prostych systemach HVAC.

Wskazówki Montażowe

Montaż termostatu EK003 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Urządzenie montuje się na szynie TH35 (DIN) wewnątrz rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do prądu obciążenia (min. 1,5 mm² przy 8 A). Moment dokręcania zacisków – zgodnie z instrukcją producenta dołączoną do opakowania.

FAQ

• Czy termostat posiada podświetlenie lub wskaźnik zadziałania? W danych produktu nie zawarto informacji o podświetleniu ani diodzie sygnalizacyjnej. Brak podświetlenia nie wpływa na funkcjonalność.
• Jaki stopień ochrony ma termostat EK003? Producent nie podaje konkretnego stopnia IP. Aparatura modułowa przeznaczona do montażu wewnątrz rozdzielnic jest standardowo klasyfikowana jako IP20.
• Czy styk termostatu jest przełączany ręcznie, czy tylko automatycznie? Termostat wyposażono w wyłącznik ręczny, który pozwala niezależnie od temperatury na manualne załączenie lub wyłączenie obwodu sterowanego. Podczas normalnej pracy styk przełącza się automatycznie po osiągnięciu zadanej temperatury.
