Termostat do chłodzenia TBZ6 0-60 st C, szary | 86.06 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

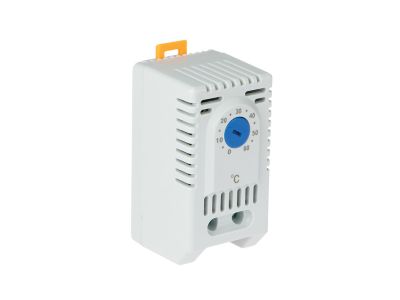

Termostat bimetalowy TBZ6 (symbol 86.06) przeznaczony do aplikacji chłodniczych, wyposażony w styk normalnie otwarty (NO). Umożliwia precyzyjne sterowanie temperaturą w zakresie od 0°C do 60°C. Montowany na szynę TH35 w rozdzielnicach i szafach sterowniczych. Obudowa w kolorze szarym zapewnia estetyczne dopasowanie do standardowego osprzętu.

• Zakres temperatury 0–60°C: Umożliwia skuteczne sterowanie wentylatorami, wymiennikami ciepła lub sygnalizacją w szafach sterowniczych, zapobiegając przegrzewaniu się urządzeń.
• Styk normalnie otwarty (NO): Po przekroczeniu ustawionej temperatury styk zwierany – idealny do załączania obwodów chłodzących.
• Element bimetalowy: Niezawodna, bezprądowa zasada działania – brak zużycia mechanicznego i pewna reakcja na zmiany temperatury.
• Montaż na szynę TH35: Szybka instalacja w rozdzielnicy bez dodatkowych narzędzi, zgodnie z branżowym standardem DIN.
• Kolor szary: Uniwersalny wygląd pasujący do typowych obudów i aparatury modułowej.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada oznaczenie CE. Zgodność z ogólnymi standardami bezpieczeństwa dla aparatury sterowniczej w instalacjach niskiego napięcia.

Zastosowanie

Termostat TBZ6 znajduje zastosowanie wszędzie tam, gdzie konieczne jest automatyczne utrzymanie temperatury w szafach sterowniczych, rozdzielnicach lub pomieszczeniach technicznych.

• Sterowanie wentylatorami wyciągowymi lub nawiewnymi w szafach elektrycznych z elementami generującymi ciepło.
• Załączanie obwodów chłodzenia (np. wymienników ciepła, klimatyzatorów szafowych) po przekroczeniu temperatury granicznej.
• Automatyczne wyłączanie urządzeń grzewczych w aplikacjach wymagających chłodzenia (odwrotne działanie niż w termostatach grzania).
• Sygnalizacja alarmowa – podanie sygnału do sterownika PLC lub systemu BMS w przypadku przekroczenia temperatury.

Wskazówki Montażowe

Montaż i podłączenie termostatu może być wykonywane wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 w rozdzielnicy. Przekrój podłączanych przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta. Po instalacji sprawdzić działanie termostatu w symulowanych warunkach temperatury.

FAQ

• Jaki jest zakres temperatury pracy termostatu TBZ6? Zakres regulacji wynosi od 0°C do 60°C. Termostat reaguje na wzrost temperatury – styk NO zamyka się po przekroczeniu nastawy.
• Czy styk jest normalnie otwarty (NO) czy zamknięty (NC)? Styk jest normalnie otwarty (NO). W temperaturze poniżej nastawy obwód jest rozwarty; po jej przekroczeniu styk zostaje zwarty.
• Na jaką szynę montuje się termostat? Termostat jest przystosowany do montażu na szynę TH35 (DIN 35 mm), standardowo stosowaną w rozdzielnicach modułowych.
