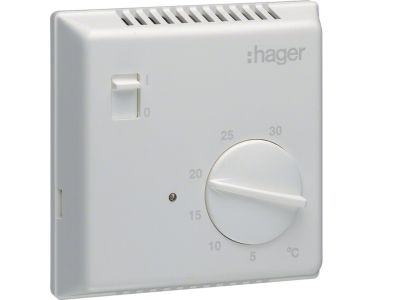

Termostat bimetalowy z wyłącznikiem ręcznym 230V 1P 10A | EK051 Hager

Opis i Kluczowe Cechy

Termostat bimetalowy EK051 przeznaczony jest do sterowania temperaturą wewnątrz pomieszczeń. Urządzenie wyposażono w pokrętło umożliwiające płynne ustawienie żądanej wartości temperatury. Po jej osiągnięciu następuje załączenie bezpotencjałowego styku, co pozwala na sterowanie obwodami o napięciu 230 V i prądzie do 10 A. Dodatkowy wyłącznik ręczny daje możliwość ręcznego odcięcia zasilania bez czekania na zadziałanie termostatu. Produkt przeznaczony do montażu wewnątrz budynków.

• Napięcie znamionowe 230 V: kompatybilność z popularnymi instalacjami jednofazowymi, łatwość włączenia w istniejące obwody.
• Prąd znamionowy 10 A: bezpieczna obsługa odbiorników o umiarkowanym poborze mocy, np. nagrzewnic wentylatorowych lub pomp obiegowych.
• Styk bezpotencjałowy: uniwersalne dopasowanie do różnych układów sterowania – zarówno z napięciem sieciowym, jak i niskim napięciem sterującym.
• Wyłącznik ręczny: umożliwia szybkie, fizyczne odłączenie obciążenia bez konieczności zmiany nastawy temperatury.
• Pokrętło regulacji temperatury: intuicyjna obsługa, precyzyjne ustawienie żądanej temperatury w zakresie odpowiednim dla typowych zastosowań grzewczych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymogi stawiane aparaturze elektrycznej przeznaczonej do użytku wewnętrznego. Szczegółowe informacje o normach odniesienia znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Termostat bimetalowy EK051 znajduje zastosowanie wszędzie tam, gdzie konieczna jest automatyczna regulacja temperatury w oparciu o prostą zasadę bimetalową. Dzięki stykowi bezpotencjałowemu może współpracować z różnymi urządzeniami wykonawczymi.

• Sterowanie nagrzewnicami elektrycznymi, promiennikami lub matami grzejnymi w pomieszczeniach.
• Automatyczne załączanie pomp obiegowych w instalacjach CO w zależności od temperatury powrotu.
• Współpraca z zaworami elektrotermicznymi lub stycznikami w systemach ogrzewania podłogowego.
• Zastosowanie w szafach sterowniczych i rozdzielnicach jako prosty regulator temperatury wewnętrznej.

Wskazówki Montażowe

Montaż termostatu może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów dobrać do prądu 10 A zgodnie z obowiązującymi normami instalacyjnymi. Podłączenia dokonać zgodnie z dokumentacją producenta – szczególną uwagę należy zwrócić na prawidłowe połączenie obwodu zasilania i obwodu obciążenia (styki bezpotencjałowe). Po zakończeniu montażu sprawdzić działanie wyłącznika ręcznego oraz poprawność reakcji termostatu na zmianę temperatury.

FAQ

• Czy termostat posiada podświetlenie pokrętła? Producent nie przewidział podświetlenia. W normalnych warunkach oświetlenia pomieszczenia wartość zadana jest odczytywana dzięki czytelnej skali na oprawie.
• Jaki jest stopień ochrony termostatu? Stopień ochrony nie został podany przez producenta. Urządzenie przeznaczone jest do montażu wewnątrz pomieszczeń suchych – typowo w rozdzielnicach o odporności IP20 lub wyższej, w zależności od miejsca instalacji.
• Czy styk termostatu jest normalnie otwarty, czy normalnie zamknięty? Opis producenta wskazuje, że styk załącza się po osiągnięciu zadanej temperatury. Aby potwierdzić jego stan spoczynkowy (NO/NC), należy zapoznać się ze schematem podłączeń w dołączonej dokumentacji technicznej.
