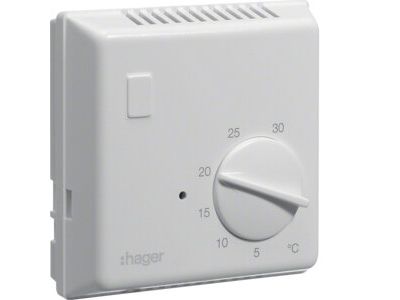

Termostat bimetalowy bez lampki kontrolnej 230V 1NO 10A | EK054 Hager

Opis i Kluczowe Cechy

Termostat bimetalowy EK054 to urządzenie przeznaczone do kontroli temperatury w obwodach elektrycznych. Działa w napięciu 230 V, wyposażony w styk normalnie otwarty (1NO) o obciążalności prądowej 10 A. Jego konstrukcja bimetalowa zapewnia niezawodne załączanie i wyłączanie w zależności od temperatury, bez konieczności zasilania pomocniczego. Brak lampki kontrolnej upraszcza konstrukcję i redukuje koszt instalacji.

• Napięcie 230 V: Umożliwia bezpośrednie podłączenie do typowych obwodów oświetleniowych i grzewczych, bez stosowania dodatkowych transformatorów.
• Styk 1NO (normalnie otwarty): Gwarantuje bezpieczne rozłączenie obwodu w stanie spoczynku – styk jest zamknięty dopiero po przekroczeniu zadanej temperatury, co zapobiega przypadkowemu załączeniu.
• Prąd znamionowy 10 A: Zapewnia bezpieczną pracę w obwodach o mocy do 2300 W (przy napięciu 230 V), bez ryzyka przegrzania styków.
• Wykonanie bimetalowe: Mechaniczne działanie bez elektroniki – odporny na przepięcia i zakłócenia, wysoce powtarzalny próg zadziałania.
• Brak lampki kontrolnej: Uproszczona konstrukcja redukuje ryzyko awarii podświetlenia i obniża koszt urządzenia.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i jest oznaczony znakiem CE. Zgodność z europejskimi normami bezpieczeństwa oraz standardem DIN zapewnia bezpieczną eksploatację w instalacjach budynkowych i przemysłowych. Konstrukcja uwzględnia wymogi dotyczące izolacji i ochrony przed dotykiem bezpośrednim.

Zastosowanie

Termostat bimetalowy EK054 znajduje zastosowanie wszędzie tam, gdzie niezbędna jest prosta i niezawodna kontrola temperatury. Dzięki stykom NO może być używany zarówno do załączania, jak i sygnalizacji przekroczenia temperatury.

• Sterowanie pracą urządzeń grzewczych (grzałki, maty grzewcze, konwektory) – załącza odbiory po spadku temperatury poniżej ustawionego progu.
• Przekaźnik temperaturowy w wentylacji i klimatyzacji – załącza wentylator w przypadku zbyt wysokiej temperatury.
• Zabezpieczenie przed przegrzaniem w rozdzielnicach, szafach sterowniczych i transformatorach – inicjuje sygnalizację lub odłączenie obwodu.
• Automatyka budynków – sterowanie pracą pomp obiegowych, zaworów, czy rolet w zależności od temperatury otoczenia.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie od rozdzielnicy. Przekrój przewodów dobrać do prądu znamionowego 10 A zgodnie z obowiązującymi normami. Zaciski dokręcać z momentem podanym w dokumentacji technicznej producenta (o ile jest dostępna). Po zakończeniu montażu sprawdzić działanie termostatu w warunkach bez obciążenia, a następnie pod obciążeniem.

FAQ

• Czy termostat EK054 posiada lampkę kontrolną? Nie, model EK054 nie jest wyposażony w lampkę sygnalizacyjną. Brak podświetlenia upraszcza konstrukcję i zwiększa niezawodność w środowiskach, gdzie lampka mogłaby ulegać uszkodzeniu.
• Jaki jest stopień ochrony IP? Producent nie podaje stopnia ochrony w danych technicznych. W typowych warunkach montażu wewnątrz rozdzielnicy (zgodnie z ogólną praktyką dla aparatury modułowej) przyjmuje się IP20, co oznacza ochronę przed dotykiem palcem oraz przed ciałami stałymi o średnicy powyżej 12,5 mm.
• Jaki jest tryb pracy styku? Styk jest normalnie otwarty (1NO) – w stanie spoczynku (temperatura poniżej progu zadziałania) obwód jest rozwarty, a po przekroczeniu ustawionej temperatury styk zamyka się. Termostat działa jako wyłącznik nadmiarowo-temperaturowy lub regulator temperatury jedno- lub dwustanowy.
