Mufa przelotowa 0,6/1kV do 4-żył. kabli, termokurczliwy zestaw naprawczy 50-95mm2 ZMR-3L-4żyły | ZMR-3L-4ŻYŁY Trytyt

Opis i Kluczowe Cechy

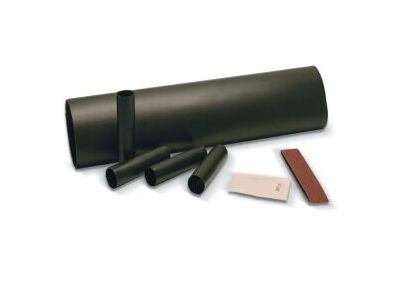

Mufa przelotowa typu ZMR-3L-4żyły marki TRYTYT to profesjonalny, termokurczliwy zestaw naprawczy zaprojektowany z myślą o przywracaniu pełnej sprawności technicznej kabli energetycznych niskiego napięcia (NN) o napięciu znamionowym 0,6/1kV. Zestaw dedykowany jest do kabli 4-żyłowych o przekroju znamionowym żył w zakresie od 50 mm² do 95 mm². Dzięki zastosowaniu wysokiej jakości rur termokurczliwych z wewnętrzną warstwą kleju termotopliwego, mufa gwarantuje doskonałe odtworzenie izolacji żył oraz powłoki zewnętrznej kabla. Klej ten, pod wpływem temperatury, wypełnia wszelkie nierówności i mikroszczeliny, tworząc barierę przeciwwilgociową o wysokiej skuteczności. Produkt charakteryzuje się wyjątkową odpornością na czynniki mechaniczne oraz stabilnymi parametrami elektrycznymi, co jest kluczowe w długofalowej eksploatacji infrastruktury elektroenergetycznej.

• Szeroki zakres przekrojów: Obsługa kabli od 50 mm² do 95 mm² pozwala na uniwersalne zastosowanie w różnych projektach instalacyjnych.
• Technologia termokurczliwa: Zapewnia szybki montaż i idealne dopasowanie do geometrii kabla.
• Warstwa kleju uszczelniającego: Gwarantuje całkowitą wodoszczelność i ochronę przed korozją żył roboczych.
• Wysoka wytrzymałość dielektryczna: Materiały użyte w zestawie zapewniają bezpieczną izolację elektryczną zgodną z wymogami sieci NN.

Zgodność z Normami

Zestaw naprawczy ZMR-3L-4żyły został opracowany zgodnie z rygorystycznymi normami dotyczącymi osprzętu kablowego niskiego napięcia. Materiały izolacyjne spełniają wymagania w zakresie odporności na starzenie cieplne oraz posiadają odpowiednie atesty dopuszczające do stosowania w energetyce zawodowej. Produkt jest przystosowany do pracy w trudnych warunkach środowiskowych, co potwierdzają parametry wytrzymałościowe zgodne z ogólnymi wytycznymi dla muf termokurczliwych stosowanych przy kablach typu YKY oraz YAKY.

Zastosowanie

Mufa ZMR znajduje szerokie zastosowanie w pracach elektroinstalacyjnych i serwisowych. Jest niezastąpiona przy:

• Naprawie uszkodzeń mechanicznych: Skuteczne przywracanie ciągłości izolacji w przypadku przecięcia lub przetarcia powłoki kabla.
• Łączeniu kabli energetycznych: Przeznaczona do kabli aluminiowych (Al) oraz miedzianych (Cu), takich jak YAKY i YKY.
• Instalacjach ziemnych: Dzięki wysokiej odporności na wilgoć i wodę, mufa może być bezpiecznie stosowana w wykopach i kanałach kablowych.
• Modernizacji sieci: Umożliwia trwałe i pewne przedłużanie istniejących linii zasilających w przemyśle i budownictwie mieszkaniowym.

Wskazówki Montażowe

Prawidłowy montaż mufy termokurczliwej jest kluczowy dla zachowania jej parametrów ochronnych. Przed przystąpieniem do prac należy dokładnie oczyścić i odtłuścić powierzchnię kabla. Żyły robocze należy połączyć za pomocą odpowiednich złączek prasowanych lub śrubowych (brak w zestawie). Następnie należy nasunąć rury izolacyjne na każdą z żył i obkurczyć je, zaczynając od środka w kierunku końców, używając palnika gazowego o miękkim płomieniu lub nagrzewnicy elektrycznej. Po odtworzeniu izolacji żył, na całe złącze należy nasunąć grubościenną rurę osłonową z klejem i poddać ją procesowi obkurczania, aż do momentu wypłynięcia nadmiaru kleju na końcach rury, co sygnalizuje uzyskanie pełnej szczelności.

FAQ

• Czy zestaw zawiera złączki kablowe? Nie, zestaw ZMR-3L-4żyły składa się z rur termokurczliwych i materiałów pomocniczych do odtworzenia izolacji. Złączki należy dobrać osobno, zależnie od materiału żyły (Al/Cu) i technologii łączenia.
• Czy mufa może być stosowana w wodzie? Tak, po prawidłowym obkurczeniu i aktywacji kleju termotopliwego, mufa zapewnia pełną odporność na wnikanie wody, co pozwala na jej stosowanie w wilgotnym gruncie.
• Jaki jest zakres temperatur pracy mufy? Mufy typu ZMR są zaprojektowane do pracy w standardowych temperaturach roboczych kabli energetycznych NN, zachowując elastyczność i właściwości izolacyjne w szerokim zakresie temperatur otoczenia.
