Mufa przelotowa 0,6/1kV do 4-żył. kabli, termokurczliwy zestaw naprawczy 25-70mm2 ZMR-2L-4żyły | ZMR-2L-4ŻYŁY Trytyt

Opis i Kluczowe Cechy

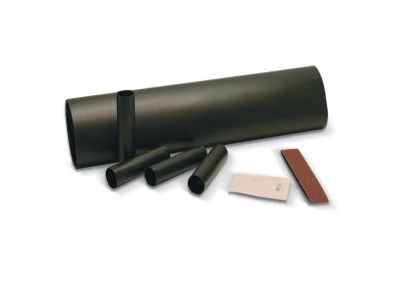

Mufa przelotowa ZMR-2L-4żyły to profesjonalny, termokurczliwy zestaw naprawczy zaprojektowany przez renomowaną markę TRYTYT, dedykowany do pracy z kablami energetycznymi niskiego napięcia (NN) o napięciu znamionowym 0,6/1kV. Zestaw ten jest zoptymalizowany pod kątem kabli 4-żyłowych o przekroju znamionowym żył w zakresie od 25 mm² do 70 mm². Dzięki zastosowaniu wysokiej jakości rur termokurczliwych z wewnętrzną warstwą kleju termotopliwego, produkt gwarantuje doskonałą szczelność i ochronę przed wilgocią. Klej ten, aktywowany podczas procesu obkurczania, wypełnia wszelkie nierówności, tworząc barierę przeciwwilgociową o wysokiej skuteczności. Mufa charakteryzuje się wyjątkową odpornością mechaniczną oraz stabilnymi parametrami elektrycznymi, co jest kluczowe przy naprawach kabli typu YAKY (aluminiowych) oraz YKY (miedzianych).

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu kablowego dla elektroenergetyki. Zastosowane materiały izolacyjne spełniają wymagania w zakresie wytrzymałości dielektrycznej oraz odporności na starzenie cieplne. Mufy typu ZMR są testowane pod kątem szczelności w trudnych warunkach środowiskowych, co potwierdza ich przydatność do montażu bezpośrednio w ziemi, w kanałach kablowych oraz wewnątrz budynków. Wykorzystanie komponentów marki TRYTYT zapewnia pełną kompatybilność z powszechnie stosowanymi systemami kablowymi w polskiej sieci energetycznej.

Zastosowanie

Zestaw naprawczy ZMR-2L-4żyły znajduje szerokie zastosowanie w profesjonalnych pracach elektroinstalacyjnych i serwisowych. Jest niezastąpiony w sytuacjach takich jak:

• Naprawa uszkodzeń mechanicznych powłoki zewnętrznej i izolacji żył roboczych w kablach energetycznych.
• Wykonywanie trwałych połączeń przelotowych w liniach zasilających niskiego napięcia.
• Zabezpieczanie kabli 4-żyłowych o przekrojach 25mm², 35mm², 50mm² oraz 70mm².
• Prace modernizacyjne w infrastrukturze przemysłowej oraz komunalnej, gdzie wymagana jest wysoka niezawodność połączenia.

Wskazówki Montażowe

Prawidłowy montaż mufy termokurczliwej jest warunkiem zachowania jej parametrów ochronnych. Należy przestrzegać następujących kroków:

• Przygotowanie kabla: Należy starannie zdjąć powłokę zewnętrzną oraz izolację z żył na odpowiedniej długości, dbając o czystość powierzchni.
• Odtworzenie izolacji żył: Na każdą z żył należy nasunąć mniejszą rurę termokurczliwą z zestawu, a po wykonaniu połączenia elektrycznego (za pomocą odpowiednich złączek, brak w zestawie), obkurczyć ją równomiernie źródłem ciepła.
• Odtworzenie powłoki zewnętrznej: Po zaizolowaniu wszystkich żył, na miejsce naprawy należy nasunąć grubościenną rurę osłonową z klejem i obkurczać ją od środka ku brzegom, aż do momentu wypłynięcia kleju na końcach rury.
• Chłodzenie: Po zakończeniu procesu obkurczania mufa nie powinna być poddawana naprężeniom mechanicznym do czasu całkowitego wystygnięcia.

FAQ

• Czy zestaw zawiera złączki kablowe? Nie, zestaw ZMR-2L-4żyły składa się z rur termokurczliwych i materiałów pomocniczych. Złączki prasowane lub śrubowe należy dobrać oddzielnie, zależnie od materiału żyły (Al/Cu).
• Czy mufa może być układana bezpośrednio w ziemi? Tak, dzięki zastosowaniu rur z klejem termotopliwym, mufa po prawidłowym obkurczeniu jest całkowicie wodoszczelna i odporna na warunki panujące w gruncie.
• Jaki zakres przekrojów obsługuje ten model? Ten konkretny model jest dedykowany do kabli 4-żyłowych o przekroju od 25 mm² do 70 mm².
