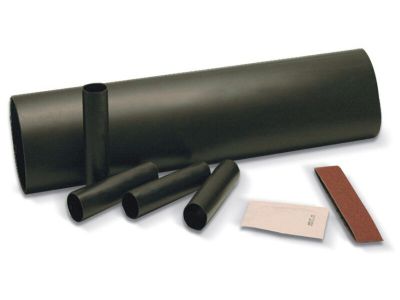

Mufa przelotowa 0,6/1kV do 4-żył. kabli, termokurczliwy zestaw naprawczy 4x 2,5-10mm2 ZMR-0-4żyły | ZMR-0-4ŻYŁY Trytyt

Opis i Kluczowe Cechy

Mufa przelotowa ZMR-0-4żyły marki TRYTYT to profesjonalny, termokurczliwy zestaw naprawczy zaprojektowany z myślą o przywracaniu pełnej sprawności technicznej kabli energetycznych niskiego napięcia (NN) o napięciu znamionowym 0,6/1kV. Produkt dedykowany jest do pracy z kablami 4-żyłowymi o przekroju znamionowym żył w zakresie od 2,5 mm² do 10 mm². Dzięki zastosowaniu wysokiej jakości rur termokurczliwych z wewnętrzną warstwą kleju termotopliwego, zestaw gwarantuje nie tylko doskonałą izolację elektryczną, ale również skuteczną barierę przeciwwilgociową.

Kluczową zaletą zestawu ZMR jest jego uniwersalność – pozwala na naprawę kabli miedzianych (Cu) oraz aluminiowych (Al), takich jak popularne typy YKY czy YAKY. Zastosowane materiały charakteryzują się wysoką wytrzymałością mechaniczną oraz odpornością na działanie czynników zewnętrznych, co jest kluczowe w przypadku instalacji ziemnych lub napowietrznych.

• Zakres przekrojów: Obsługuje żyły od 2,5 mm² do 10 mm², co zapewnia elastyczność doboru do różnych typów przewodów.
• Warstwa kleju: Rury termokurczliwe posiadają klej, który po obkurczeniu wypełnia wolne przestrzenie, eliminując ryzyko wnikania wody.
• Wytrzymałość dielektryczna: Materiał izolacyjny zapewnia stabilne parametry elektryczne w trudnych warunkach eksploatacyjnych.
• Kolor: Klasyczny czarny, odporny na promieniowanie UV.

Zgodność z Normami

Zestaw naprawczy ZMR-0-4żyły został opracowany zgodnie z rygorystycznymi normami dotyczącymi osprzętu kablowego niskiego napięcia. Produkt spełnia wymagania w zakresie bezpieczeństwa użytkowania oraz trwałości połączeń elektrycznych. Materiały użyte do produkcji rur termokurczliwych są zgodne z parametrami określającymi odporność na starzenie cieplne oraz odporność na przebicie elektryczne, co jest niezbędne przy eksploatacji w sieciach energetycznych 0,6/1kV.

Zastosowanie

Mufa znajduje szerokie zastosowanie w elektroenergetyce oraz automatyce przemysłowej. Jest niezastąpiona w sytuacjach wymagających:

• Naprawy uszkodzeń mechanicznych powłoki zewnętrznej i izolacji żył kabli typu YKY, YAKY.
• Łączenia odcinków kabli energetycznych w wykopach ziemnych, kanałach kablowych oraz na konstrukcjach wsporczych.
• Zabezpieczania połączeń w miejscach narażonych na okresowe zalewanie lub wysoką wilgotność.
• Modernizacji istniejących instalacji niskiego napięcia, gdzie wymagana jest trwała i pewna izolacja.

Wskazówki Montażowe

Prawidłowy montaż mufy termokurczliwej jest warunkiem zachowania jej parametrów ochronnych. Przed przystąpieniem do prac należy upewnić się, że kable są odłączone od napięcia. Proces instalacji obejmuje:

• Przygotowanie kabla: Zdjęcie powłoki zewnętrznej oraz izolacji żył na odpowiedniej długości, dopasowanej do złączek (brak w zestawie) i rur izolacyjnych.
• Oczyszczenie: Dokładne odtłuszczenie powierzchni kabla w miejscu, gdzie będzie przylegać rura z klejem.
• Obkurczanie: Użycie palnika gazowego z miękkim płomieniem lub nagrzewnicy o dużej mocy. Obkurczanie należy zacząć od środka rury w kierunku jej końców, aby uniknąć zamknięcia pęcherzyków powietrza.
• Weryfikacja: Prawidłowo obkurczona rura powinna gładko przylegać do kabla, a z jej końców powinien wypłynąć niewielki nadmiar kleju termotopliwego.

FAQ

1. Czy zestaw zawiera złączki kablowe?
Zestaw ZMR-0-4żyły skupia się na elementach izolacyjnych i uszczelniających (rury z klejem). Złączki prasowane lub śrubowe należy dobrać oddzielnie, zależnie od materiału żyły (Al/Cu) i jej dokładnego przekroju.

2. Czy mufa może być stosowana bezpośrednio w ziemi?
Tak, dzięki zastosowaniu rur z klejem termotopliwym, mufa po prawidłowym obkurczeniu tworzy hermetyczne połączenie, które jest w pełni odporne na wilgoć i może być bezpiecznie układane bezpośrednio w gruncie.

3. Jaki jest zakres temperatur pracy mufy?
Mufy typu ZMR są zaprojektowane do pracy w standardowym zakresie temperatur dla kabli energetycznych NN, zachowując elastyczność i właściwości izolacyjne nawet w ujemnych temperaturach po zakończeniu procesu montażu.
