Termistorowy przekaźnik ochronny silnika, standard, przyłącze śrubowe 2 zestyki przełączne AC/DC 24V | 3RN2012-1BA30 Siemens

Alternatywny kod produktu: 3RN20121BA30

Opis i Kluczowe Cechy

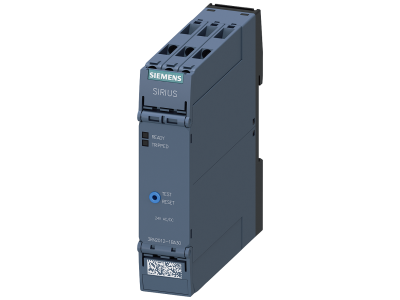

Termistorowy przekaźnik ochronny silnika SIRIUS 3RN2012-1BA30 firmy Siemens stanowi zaawansowane zabezpieczenie silników przed przegrzaniem, wykorzystujące bezpośredni pomiar temperatury uzwojenia. Urządzenie wyposażone jest w 2 zestyki przełączne i przystosowane do zasilania AC/DC 24 V. Dzięki współpracy z czujnikami PTC parametryzacja nie jest wymagana, co skraca czas konfiguracji i eliminuje ryzyko błędnych nastaw.

• Bezpośredni pomiar temperatury (czujniki PTC): chroni silnik w nietypowych warunkach – ciężki rozruch, hamowanie, częste przełączanie, niewystarczające chłodzenie – zapobiegając przewymiarowaniu i awariom.

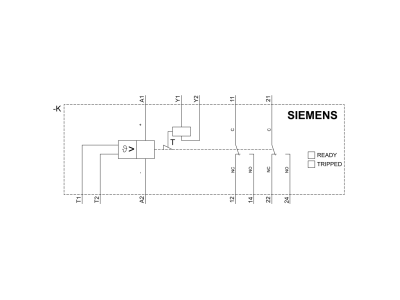

• 2 zestyki przełączne: umożliwiają realizację obwodów sygnalizacji i odcięcia zasilania, zwiększając elastyczność układów sterowania.
• Zasilanie AC/DC 24 V: uniwersalne napięcie sterownicze pozwala na stosowanie w instalacjach prądu przemiennego i stałego, upraszczając dobór zasilacza.
• Diody LED diagnostyczne: szybka identyfikacja stanu pracy i błędów – przyspiesza serwis i redukuje czas przestoju.
• Dopuszczenie ATEX: bezpieczna eksploatacja w strefach zagrożonych wybuchem gazu i pyłu, dzięki czemu urządzenie nadaje się do wymagających zastosowań przemysłowych.

Zgodność z Normami

Przekaźnik posiada dopuszczenie ATEX, co potwierdza jego bezpieczeństwo w atmosferach wybuchowych gazu i pyłu. Urządzenie spełnia wymagania międzynarodowych aprobat i jest przystosowane do użytku na całym świecie. Posiada certyfikację CE oraz oznakowanie zgodne z dyrektywami unijnymi.

Zastosowanie

Termistorowy przekaźnik ochronny silnika 3RN2012-1BA30 znajduje zastosowanie wszędzie tam, gdzie niezawodna ochrona silnika przed przegrzaniem jest krytyczna – szczególnie w trudnych warunkach eksploatacyjnych i strefach zagrożonych wybuchem.

• Ochrona silników w napędach o ciężkim rozruchu, hamowaniu lub częstym przełączaniu (np. dźwigi, pompy, wentylatory).
• Zabezpieczenie silników w strefach zagrożonych wybuchem gazu (strefy 1, 2) i pyłu (strefy 21, 22).
• Sterowanie i sygnalizacja w układach automatyki budynkowej i przemysłowej – współpraca z PLC, stycznikami i przekaźnikami.
• Modernizacja starszych instalacji – zastępuje sprawdzoną serię 3RN1, zachowując kompatybilność akcesoriów.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekaźnik przeznaczony jest do montażu na szynie TH35 (DIN) lub – z użyciem adaptera (wyposażenie dodatkowe) – do mocowania śrubowego. Przed podłączeniem należy sprawdzić moment dokręcania zacisków zgodnie z dokumentacją producenta oraz dobrać przekrój przewodów do prądu obciążenia.

FAQ

• Czy przekaźnik wymaga parametryzacji? Nie – dzięki zastosowaniu czujników PTC urządzenie automatycznie reaguje na temperaturę uzwojenia, co eliminuje konieczność ustawiania progów.
• Jakie są dostępne tryby resetu? Urządzenie oferuje reset automatyczny, ręczny oraz zdalny, co zapewnia elastyczne dostosowanie do potrzeb eksploatacyjnych.
• Czy diody LED ułatwiają diagnostykę? Tak – diody LED sygnalizują stan pracy i błędy, umożliwiając szybką lokalizację problemu bez użycia dodatkowego sprzętu pomiarowego.
