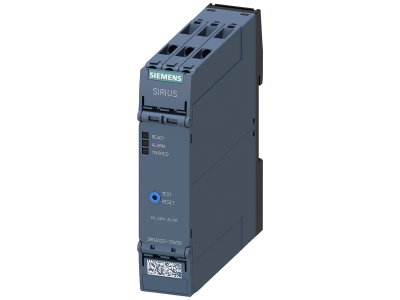

Termistorowy przekaźnik ochronny silnika ostrzeganie/odłączanie śrub.1NO+1zestyk przeł.AC/DC 24-240V | 3RN2023-1DW30 Siemens

Alternatywny kod produktu: 3RN20231DW30

Opis i Kluczowe Cechy

Termistorowy przekaźnik ochronny silnika SIRIUS 3RN2023-1DW30 firmy Siemens to zaawansowane urządzenie do bezpośredniego pomiaru temperatury uzwojenia silnika, zapobiegające przegrzaniu nawet w nietypowych warunkach pracy. Wyposażony w zestyk zwierny 1NO i zestyk przełączny, zasilany napięciem AC/DC 24–240 V. Produkt przeznaczony do ochrony silników w atmosferach wybuchowych gazu lub pyłu (ATEX).

• Czujniki PTC: brak konieczności parametryzacji – automatyczne dopasowanie do charakterystyki termicznej silnika, co skraca czas instalacji.
• Diody LED diagnostyczne: szybka identyfikacja stanu pracy i błędów, upraszczająca serwis i troubleshooting.
• Zestyki 1NO + 1 zestyk przełączny: umożliwiają sygnalizację ostrzegawczą i odłączanie w jednym urządzeniu, oszczędzając miejsce w rozdzielnicy.
• Szeroki zakres napięcia zasilania AC/DC 24–240 V: uniwersalne zastosowanie w instalacjach prądu przemiennego i stałego na całym świecie.
• Dopuszczenie ATEX: bezpieczna praca w strefach zagrożonych wybuchem gazu lub pyłu, zgodnie z wymogami dyrektywy 2014/34/UE.

Zgodność z Normami

Przekaźnik spełnia wymagania dyrektywy ATEX dotyczącej urządzeń w atmosferach potencjalnie wybuchowych. Posiada certyfikację CE. Dokładne numery norm (np. IEC/EN) nie zostały podane w danych producenta – zaleca się weryfikację z dokumentacją techniczną przed montażem.

Zastosowanie

Termistorowy przekaźnik ochronny silnika 3RN2023-1DW30 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przed przegrzaniem oraz praca w środowisku zagrożonym wybuchem. Urządzenie sprawdza się zarówno w standardowych, jak i wymagających aplikacjach przemysłowych.

• Ochrona silników w warunkach ciężkiego rozruchu, trybu hamowania, częstego przełączania lub niewystarczającego chłodzenia – zapobiega przewymiarowaniu silnika.
• Zastosowanie w strefach zagrożonych wybuchem gazu (np. strefa 1, 2) oraz pyłu (strefa 21, 22) – zgodnie z dopuszczeniem ATEX.
• Sterowanie sygnalizacją ostrzegawczą i odłączaniem w jednym urządzeniu – idealne do układów automatyki przemysłowej.
• Integracja z systemami sterowania PLC lub stycznikami dzięki wydajnym zestykom pomocniczym.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekaźnik montuje się na szynie TH35 (DIN) lub za pomocą adaptera śrubowego (wyposażenie dodatkowe). Moment dokręcania zacisków śrubowych należy dostosować do wartości podanych w dokumentacji producenta. Przekrój przewodów dobierz do spodziewanego obciążenia prądowego oraz wymogów norm. Zastosowanie pozłacanych zestyków zapewnia niską rezystancję przejścia i odporność na korozję.

FAQ

• Czy przekaźnik ma podświetlenie LED? Tak, urządzenie wyposażono w diody LED umożliwiające szybką diagnostykę stanu pracy, sygnalizację błędów oraz identyfikację trybu ostrzegania/odłączania.
• Jaki jest stopień ochrony tego przekaźnika? Producent nie podał konkretnej wartości IP w dostarczonych danych. Dla aparatury montowanej wewnątrz rozdzielnic przyjmuje się zazwyczaj IP20. W przypadku montażu w strefach zagrożonych wybuchem należy stosować dodatkowe obudowy zgodne z wymogami ATEX.
• Czy ten model umożliwia wybór trybu pracy (mono- lub bistabilny)? W ofercie serii 3RN2 dostępne są wersje mono- i bistabilne z różnymi opcjami resetu (automatyczny, ręczny, zdalny). Dla konkretnego symbolu 3RN2023-1DW30 zalecamy sprawdzenie danych na tabliczce znamionowej lub w dokumentacji technicznej producenta.
