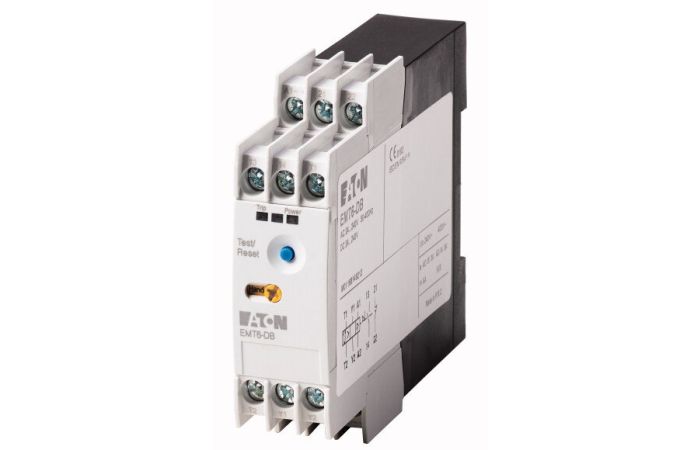

Termistorowe zabezpieczenie maszyn EMT6(230V) EMT6 | 066400 Eaton

Opis i Kluczowe Cechy

Przekaźnik termistorowy EMT6 marki Eaton to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o kompleksowej ochronie maszyn i silników elektrycznych przed skutkami nadmiernego wzrostu temperatury. Urządzenie pracuje przy napięciu sterowniczym wynoszącym 230V AC, co czyni je kompatybilnym z większością standardowych instalacji przemysłowych. Głównym zadaniem przekaźnika jest monitorowanie rezystancji czujników PTC (termistorów) zabudowanych bezpośrednio w uzwojeniach silnika lub innych krytycznych elementach konstrukcyjnych.

• Wszechstronna ochrona: Urządzenie skutecznie zabezpiecza przed przegrzaniem wynikającym z ciężkiego rozruchu, zbyt dużej częstotliwości łączeń oraz wahań napięcia zasilającego.
• Sygnalizacja diagnostyczna: Wyposażenie w diody LED pozwala na błyskawiczną weryfikację stanu pracy oraz szybką identyfikację awarii, co skraca czas przestoju maszyn.
• Uniwersalność zastosowań: Poza silnikami, EMT6 może monitorować temperaturę łożysk, przekładni oraz mediów płynnych, co czyni go kluczowym elementem systemów utrzymania ruchu.
• Kompaktowa obudowa: Przystosowany do montażu na standardowej szynie DIN, co ułatwia integrację w szafach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest standardem dla aparatury modułowej firmy Eaton. Przekaźnik spełnia wymagania norm dotyczących aparatury niskonapięciowej oraz kompatybilności elektromagnetycznej (EMC), co gwarantuje bezawaryjną pracę w trudnych warunkach przemysłowych, gdzie występują zakłócenia generowane przez falowniki czy styczniki mocy. Posiada certyfikację CE oraz spełnia standardy bezpieczeństwa maszynowego.

Zastosowanie

Przekaźnik EMT6 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w automatyce przemysłowej i energetyce. Jest niezastąpiony w ochronie:

• Silników elektrycznych: Zapobiega degradacji izolacji uzwojeń poprzez wykrywanie przekroczenia dopuszczalnej temperatury pracy.
• Układów mechanicznych: Monitorowanie temperatury łożysk i przekładni pozwala na wczesne wykrycie zatarć lub braku smarowania.
• Procesów technologicznych: Kontrola temperatury cieczy w zbiornikach i rurociągach chroni przed przegrzaniem medium.
• Systemów wentylacji i pomp: Zapewnia ciągłość pracy w aplikacjach o zmiennym obciążeniu.

Wskazówki Montażowe

Prawidłowa instalacja przekaźnika EMT6 jest kluczowa dla zapewnienia pełnej ochrony. Należy przestrzegać następujących wytycznych:

• Montaż mechaniczny: Urządzenie należy zatrzasnąć na standardowej szynie montażowej DIN 35 mm w pozycji pionowej, zapewniając odpowiednią wentylację wewnątrz rozdzielnicy.
• Podłączenie czujników: Przewody termistorowe (PTC) powinny być prowadzone oddzielnie od przewodów siłowych, aby uniknąć indukowania zakłóceń, które mogłyby wpłynąć na precyzję pomiaru rezystancji.
• Moment dokręcania: Zaciski śrubowe należy dokręcać z odpowiednią siłą, aby zapewnić trwały styk elektryczny i odporność na wibracje (zgodnie z dokumentacją techniczną producenta).
• Zasilanie: Należy upewnić się, że napięcie zasilania obwodu sterowniczego odpowiada wartości znamionowej 230V AC.

FAQ

• Czy przekaźnik EMT6 posiada funkcję automatycznego resetu? Model ten reaguje na zmianę rezystancji; po ostygnięciu czujnika i powrocie rezystancji do bezpiecznego poziomu, stan wyjść zależy od konfiguracji obwodu sterowania.
• Ile czujników PTC można podłączyć do jednego przekaźnika? Możliwe jest szeregowe połączenie kilku termistorów, pod warunkiem, że ich łączna rezystancja w stanie zimnym nie przekracza wartości granicznej określonej przez producenta.
• Czy urządzenie chroni przed zanikiem fazy? EMT6 skupia się na ochronie termicznej. Choć przegrzanie może być skutkiem zaniku fazy, do bezpośredniej ochrony przed asymetrią zaleca się stosowanie dedykowanych przekaźników nadzorczych.
