Terminator linii Modbus 150 omów do złącza RJ45 | VW3A8306R Schneider Electric

Opis i Kluczowe Cechy

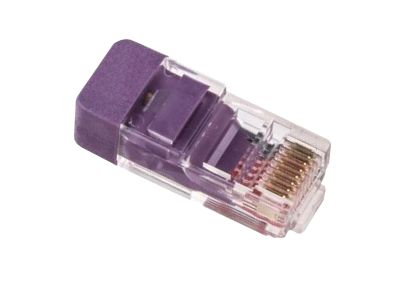

Akcesorium VW3A8306R z rodziny Altivar to terminator linii Modbus o impedancji 150 omów, wyposażony w złącze RJ45. Zestaw zawiera dwie sztuki, co umożliwia prawidłowe zakończenie obu końców magistrali Modbus RTU. Dzięki precyzyjnie dobranej impedancji eliminuje odbicia sygnału, zapewniając stabilną i bezbłędną transmisję danych w sieciach automatyki przemysłowej.

• Impedancja 150 omów: Dopasowuje linię do standardu Modbus RTU, redukuje odbicia sygnału i minimalizuje błędy komunikacji.
• Złącze RJ45: Umożliwia szybkie i bezpieczne podłączenie do falowników, sterowników PLC oraz innych urządzeń wyposażonych w interfejs Modbus.
• Zestaw 2 sztuk: Zapewnia terminację obu końców szyny transmisyjnej, co jest wymagane dla prawidłowej pracy sieci Modbus.
• Kompatybilność z gamą Altivar: Przeznaczony do falowników Schneider Electric z serii Altivar, gwarantuje bezproblemową integrację.
• Kompaktowa konstrukcja: Niewielkie wymiary ułatwiają montaż w szafach sterowniczych i na szynach DIN (bezpośrednie wpięcie w gniazdo RJ45).

Zgodność z Normami

Terminator VW3A8306R został zaprojektowany do pracy w sieciach Modbus RTU, które opierają się na standardzie komunikacji EIA/TIA-485 (warstwa fizyczna). Produkt spełnia wymogi kompatybilności elektromagnetycznej (EMC) obowiązujące w automatyce przemysłowej. Nie podano szczegółowych numerów norm produktowych, jednak urządzenie jest zgodne z ogólnymi wymaganiami rynku europejskiego (oznaczenie CE).

Zastosowanie

Terminator linii Modbus 150 omów stosuje się wszędzie tam, gdzie wymagane jest prawidłowe zakończenie magistrali Modbus RTU w celu zapewnienia niezawodnej transmisji danych. Idealnie sprawdza się w systemach automatyki przemysłowej i budynkowej.

• Zakończenie linii Modbus w szafach sterowniczych z falownikami Altivar – eliminacja odbić sygnału przy dużych odległościach.
• Integracja z systemami SCADA i sterownikami PLC – stabilna komunikacja między urządzeniami.
• Sieci Modbus RTU w automatyce budynkowej (BMS) – terminacja szyny w węzłach końcowych.
• Połączenia z przetwornikami pomiarowymi, czujnikami i innymi urządzeniami polowymi – zapewnienie integralności danych.

Wskazówki Montażowe

Montaż terminatora może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające od wszystkich urządzeń w sieci Modbus. Terminator wpiąć bezpośrednio w gniazdo RJ45 na urządzeniu końcowym (falownik, sterownik). W przypadku magistrali liniowej należy zainstalować jeden terminator na każdym końcu szyny. Przekrój przewodów i moment dokręcania – nie dotyczy (złącze RJ45 nie wymaga dokręcania). Po montażu sprawdzić poprawność komunikacji w systemie.

FAQ

• Dlaczego impedancja terminatora wynosi 150 omów? Standard Modbus RTU (EIA/TIA-485) wymaga terminacji linii o impedancji 120–150 omów w celu dopasowania i eliminacji odbić sygnału. Wartość 150 omów jest typowa dla większości instalacji Modbus.
• Czy wystarczy jeden terminator w zestawie? Zestaw zawiera dwie sztuki, ponieważ prawidłowa terminacja wymaga zamknięcia obu końców magistrali. Użycie tylko jednego terminatora może powodować błędy transmisji i niestabilność sieci.
• Jaki typ złącza zastosowano? Terminator wyposażony jest w złącze RJ45, powszechnie stosowane w urządzeniach Modbus RJ45. Umożliwia szybkie podłączenie bez użycia narzędzi.
