Wyposażenie do 3KC4, 3KC8 płyta ochrony zacisków dolnej i górnej części do 3-bieg. | 3KC9827-3 Siemens

Alternatywny kod produktu: 3KC98273

Opis i Kluczowe Cechy

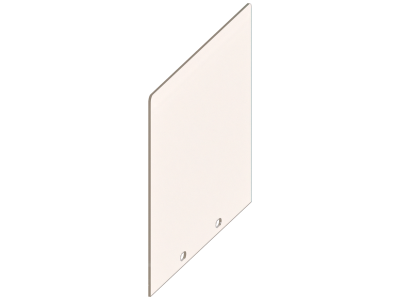

Płyta ochrony zacisków 3KC9827-3 to dedykowane wyposażenie dodatkowe do rozłączników izolacyjnych serii 3KC4 oraz 3KC8 w wersji 3-biegunowej. Została zaprojektowana w celu zabezpieczenia zarówno górnych, jak i dolnych zacisków przyłączeniowych przed przypadkowym dotykiem, co podnosi poziom bezpieczeństwa obsługi i konserwacji. Montaż płyty jest prosty i nie wymaga dodatkowych narzędzi – wystarczy kliknąć ją na korpus rozłącznika.

• Kompatybilność z 3KC4 i 3KC8: Obejmuje zarówno górną, jak i dolną część zacisków, zapewniając kompleksową ochronę w rozłącznikach 3-biegunowych.
• Zwiększona ochrona przed dotykiem: Fizyczna bariera zapobiega przypadkowemu kontaktowi z częściami pod napięciem po stronie zacisków, co jest szczególnie istotne podczas prac w rozdzielnicach.
• Łatwy montaż bez narzędzi: Płyta zatrzaskuje się bezpośrednio na obudowie rozłącznika – nie wymaga wiercenia ani użycia kluczy, co skraca czas instalacji.
• Dopasowana do 3-biegunowej wersji: Konstrukcja została opracowana precyzyjnie dla modeli 3-biegunowych, gwarantując pełne pokrycie wszystkich zacisków fazowych.
• Niewielka modułowa szerokość: Płyta nie zwiększa znacząco gabarytów urządzenia, co pozwala na zachowanie standardowych odstępów w rozdzielnicy.

Zgodność z Normami

Płyta ochrony zacisków stanowi akcesorium przeznaczone do współpracy z rozłącznikami izolacyjnymi, które podlegają wymaganiom odpowiednich norm europejskich. Sam produkt nie posiada odrębnych oznaczeń normatywnych, jednak jego stosowanie nie wpływa negatywnie na zgodność urządzenia głównego z obowiązującymi przepisami. Posiada certyfikat CE potwierdzający zgodność z dyrektywami UE.

Zastosowanie

Płyta ochrony zacisków zalecana jest wszędzie tam, gdzie wymagana jest dodatkowa izolacja i zabezpieczenie styków w rozłącznikach izolacyjnych. Sprawdzi się w następujących scenariuszach:

• W rozdzielnicach głównych i podrozdzielnicach przemysłowych – jako element zwiększający bezpieczeństwo podczas przeglądów i konserwacji.
• W szafach sterowniczych z rozłącznikami 3KC4/3KC8 – ochrona przed zwarciami zewnętrznymi i przypadkowym dotykiem.
• W instalacjach budynkowych i komercyjnych – szczególnie w miejscach dostępnych dla osób nieuprawnionych, gdzie konieczne jest zachowanie stopnia ochrony IPXXB (ochrona przed dotykiem palcem).
• Jako uzupełnienie wyposażenia przy modernizacji istniejących rozłączników – szybki retrofit bez ingerencji w okablowanie.

Wskazówki Montażowe

Montaż płyty ochrony zacisków może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Płytę należy nasunąć na dolne i górne zaciski rozłącznika 3KC4/3KC8, aż do zatrzaśnięcia – nie wymaga to użycia narzędzi. Przed montażem sprawdzić zgodność wersji (3-biegunowa). Zachować ostrożność, aby nie uszkodzić żadnych elementów obudowy. Przekrój przewodów oraz moment dokręcania styków głównych należy dobrać zgodnie z dokumentacją techniczną samego rozłącznika.

FAQ

• Czy płyta ochrony zacisków 3KC9827-3 pasuje do wszystkich wersji 3KC4 i 3KC8? Tak, jest dedykowana do wersji 3-biegunowych obu serii. Obejmuje zarówno górną, jak i dolną część zacisków.
• Czy montaż płyty wpływa na stopień ochrony IP rozłącznika? Płyta nie zmienia parametrów IP urządzenia głównego, ale zwiększa ochronę przed przypadkowym dotykiem od strony zacisków. Sam rozłącznik zachowuje swój deklarowany stopień ochrony.
• Czy do montażu potrzebne są dodatkowe elementy (śruby, wkręty)? Nie. Płyta jest wyposażona w zatrzaski i montuje się ją bez użycia narzędzi, bezpośrednio na obudowie rozłącznika.
