Terminal graficzny M221 Modicon M221 | TMH2GDB Schneider Electric

Opis i Kluczowe Cechy

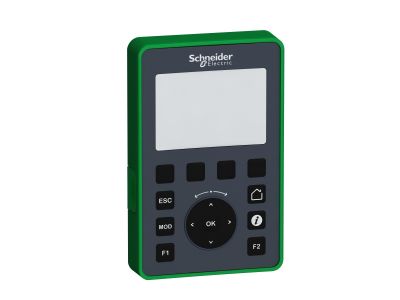

Terminal graficzny TMH2GDB z serii Modicon M221 firmy Schneider Electric to zaawansowany interfejs operatorski wyposażony w podświetlany kolorowy wyświetlacz STN LCD o rozdzielczości 240 x 160 pikseli (wyświetlacz monochromatyczny). Urządzenie posiada 4 konfigurowalne klawisze oraz 6 klawiszy nawigacyjnych, a komunikację i zasilanie realizuje przez złącze RJ45. Wymiary terminala to 80 mm (szer.) x 63 mm (głęb.) x 126 mm (wys.), masa 0,17 kg. Stopień ochrony IP20 od strony montażowej i IP65 od strony czołowej gwarantuje niezawodność w środowisku przemysłowym.

• Kolorowy wyświetlacz STN LCD 240x160 px (monochromatyczny): czytelna prezentacja danych procesowych – podświetlenie ułatwia odczyt nawet w słabym oświetleniu.
• 4 konfigurowalne klawisze + 6 klawiszy nawigacyjnych: elastyczne dostosowanie interfejsu do potrzeb maszyny oraz szybka nawigacja po ekranach.
• Złącze RJ45 – komunikacja i zasilanie: uproszczona instalacja – jedna magistrala Ethernet do transmisji danych i zasilania, kompatybilność ze sterownikami Modicon M221.
• Stopień ochrony IP20 / IP65: IP65 od strony czołowej zapewnia odporność na pył i strumienie wody, co gwarantuje niezawodność w trudnych warunkach; IP20 od strony montażu.
• Certyfikaty CE i CULus, zgodność z EN/IEC 61131-2 oraz EN/IEC 61010-2-201: pełne bezpieczeństwo użytkowania i międzynarodowe dopuszczenia do obrotu.

Zgodność z Normami

Terminal graficzny TMH2GDB spełnia wymagania norm EN/IEC 61131-2 (sterowniki programowalne) oraz EN/IEC 61010-2-201 (wymagania bezpieczeństwa dla elektrycznych urządzeń pomiarowych i laboratoryjnych). Posiada certyfikaty CE i CULus, potwierdzające zgodność z europejskimi oraz północnoamerykańskimi przepisami bezpieczeństwa.

Zastosowanie

Terminal TMH2GDB przeznaczony jest do współpracy ze sterownikami Modicon M221 w systemach automatyki przemysłowej. Służy jako lokalny interfejs operatorski do wizualizacji, monitorowania i sterowania procesami.

• Wizualizacja parametrów maszyn i linii produkcyjnych – wyświetlanie stanów wejść/wyjść, wartości zadanych i rzeczywistych.
• Nawigacja po ekranach i menu maszyny za pomocą 6 klawiszy – szybki dostęp do diagnostyki i ustawień.
• Konfigurowalne przyciski funkcyjne do wywoływania skryptów, zmiany ekranów lub sygnalizacji alarmów.
• Komunikacja ze sterownikiem po magistrali Ethernet (RJ45) – wymiana danych w czasie rzeczywistym bez dodatkowych przewodów.

Wskazówki Montażowe

Montaż terminala TMH2GDB powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Urządzenie montuje się w wycięciu panelu (wg instrukcji). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Należy zadbać o prawidłowe uszczelnienie, aby uzyskać deklarowany stopień ochrony IP65. Podłączenie złącza RJ45 zrealizować zgodnie ze schematem komunikacji. Nie przekraczać dopuszczalnych zakresów napięcia i temperatury pracy.

FAQ

• Czy wyświetlacz terminala jest podświetlany? Tak, TMH2GDB wyposażono w podświetlany kolorowy wyświetlacz STN LCD, co zapewnia dobrą czytelność w różnych warunkach oświetleniowych.
• Jaki stopień ochrony ma ten terminal? Stopień ochrony wynosi IP20 od strony tylnej oraz IP65 od strony czołowej – pyloszczelność i odporność na strumienie wody.
• Czy terminal jest kompatybilny ze sterownikami innych producentów? Produkt został zaprojektowany do współpracy z serią Modicon M221 oraz oprogramowaniem EcoStruxure Machine Expert Basic. Producent nie deklaruje kompatybilności z innymi sterownikami.
