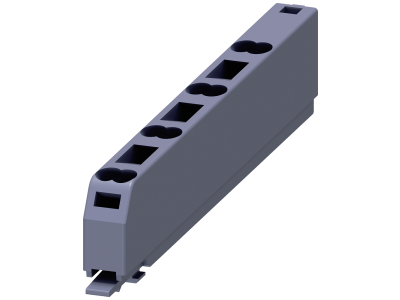

Zacisk, odłączany, 4-biegunowy, zaciski push-in do 2x 1,5 mm² | 3ZY1141-2BA00 Siemens

Alternatywny kod produktu: 3ZY11412BA00

Opis i Kluczowe Cechy

Zacisk odłączany 4-biegunowy z zaciskami push-in (do 2x 1,5 mm²) przeznaczony do współpracy z urządzeniami serii SIRIUS w przemysłowej obudowie montowanej na szynie. Umożliwia szybkie odłączanie obwodów bez demontażu przewodów, co przyspiesza serwis i modernizację instalacji.

• Zaciski push-in: szybki montaż przewodów sztywnych i linkowych (z końcówką) bez użycia narzędzi – oszczędność czasu przy instalacji.
• 4-biegunowa konstrukcja: umożliwia odłączenie czterech obwodów jednocześnie, ułatwiając izolację galwaniczną lub wymianę modułów.
• Odłączany mechanizm: ręczne odłączenie bez potrzeby odkręcania przewodów – wygoda podczas prac serwisowych.
• Kompatybilność z SIRIUS: dedykowany do aparatury modułowej Siemens SIRIUS, zapewnia pewne połączenie i łatwą integrację.
• Maksymalny przekrój 2x 1,5 mm²: dostosowany do typowych przewodów sterowniczych i sygnalizacyjnych w rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa (oznaczenie CE) oraz standardy DIN dla aparatury modułowej montowanej na szynie TH35.

Zastosowanie

Zacisk odłączany 4-biegunowy znajduje zastosowanie w rozdzielnicach i szafach sterowniczych, gdzie wymagane jest szybkie odłączanie obwodów sterowania, sygnalizacji lub zasilania bez ingerencji w okablowanie.

• Odłączanie obwodów przekaźników i styczników podczas konserwacji lub wymiany urządzeń.
• Serwisowanie modułów SIRIUS bez demontażu przewodów – skraca czas przestoju instalacji.
• Tworzenie punktów odłączenia w automatyce budynkowej i przemysłowej dla ułatwienia diagnostyki.
• Izolacja galwaniczna poszczególnych torów w układach sterowania.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Zacisk montuje się na szynie TH35 (DIN). Przewody o przekroju do 1,5 mm² wprowadza się do zacisków push-in – dla przewodów linkowych zaleca się stosowanie końcówek tulejkowych. Moment dokręcania oraz szczegółowe informacje montażowe znajdują się w dokumentacji producenta.

FAQ

• Czy zacisk nadaje się do przewodów linkowych? Tak, zaciski push-in akceptują przewody sztywne oraz linkowe z końcówką tulejkową o maksymalnym przekroju 2x 1,5 mm².
• Jak odłączyć zacisk od urządzenia? Zacisk jest odłączany ręcznie – wystarczy pociągnąć za korpus, aby rozłączyć styki. Nie wymaga narzędzi.
• Jaki jest stopień ochrony zacisku? Produkt przeznaczony do montażu wewnątrz rozdzielnicy, typowo w strefie IP20 (ochrona przed dotykiem). W danych producenta nie podano szczegółowego stopnia ochrony – zalecamy montaż w suchych pomieszczeniach.
