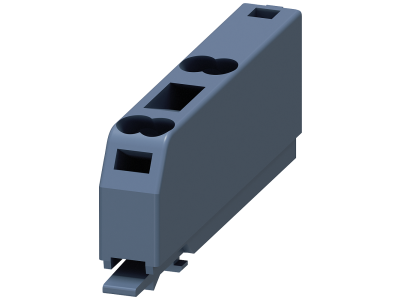

Zacisk, odłączany, 2-biegunowy, zaciski push-in do 2x 1,5 mm² | 3ZY1121-2BA00 Siemens

Alternatywny kod produktu: 3ZY11212BA00

Opis i Kluczowe Cechy

Odłączany zacisk 2-biegunowy 3ZY1121-2BA00 to element systemu SIRIUS, przeznaczony do przemysłowych obudów montowanych na szynie. Wyposażony w zaciski push-in umożliwiające szybkie i pewne podłączanie przewodów o przekroju do 2x1,5 mm² bez użycia narzędzi.

• 2-biegunowa konstrukcja: Umożliwia odłączanie dwóch obwodów jednocześnie, co upraszcza serwisowanie i zwiększa bezpieczeństwo podczas prac konserwacyjnych.
• Technologia push-in (wtykowa): Pozwala na beznarzędziowe podłączenie przewodów – oszczędza czas montażu i eliminuje ryzyko poluzowania połączenia.
• Maksymalny przekrój przewodu 2x1,5 mm²: Zapewnia kompatybilność z typowymi przewodami w układach sterowania i sygnalizacji.
• Odłączalny zacisk: Ułatwia odseparowanie obwodu bez demontażu przewodów, przyspieszając lokalizację usterek i wymianę modułów.
• Kompatybilność z urządzeniami SIRIUS: Gwarantuje bezproblemową integrację w istniejących rozdzielnicach i szafach sterowniczych systemu SIRIUS.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich oraz standardem DIN dla aparatury modułowej stosowanej w przemyśle. Posiada certyfikat CE potwierdzający spełnienie podstawowych wymogów bezpieczeństwa.

Zastosowanie

Zacisk odłączany 3ZY1121-2BA00 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest szybkie i bezpieczne odłączenie obwodów pomocniczych bez ingerencji w okablowanie.

• W punktach rozdziału sygnałów sterujących w szafach automatyki przemysłowej.
• Jako element odłączający w pętlach sygnałowych przekaźników i styczników systemu SIRIUS.
• Do łączenia i odłączania obwodów zasilania pomocniczego w modułach PLC oraz sterownikach rozproszonych.
• W aplikacjach wymagających szybkiego serwisu – np. przy wymianie uszkodzonego przekaźnika bez odcinania głównego zasilania.

Wskazówki Montażowe

Montaż zacisku może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wszystkich obwodów. Produkt montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Momenty dokręcania śrub oraz zalecany przekrój przewodów (max 2x1,5 mm²) muszą być zgodne z dokumentacją techniczną producenta. Przewody należy odizolować na długość odpowiednią dla zacisków push-in – zgodnie z instrukcją.

FAQ

• Czy zacisk jest podświetlany? Nie. W dostępnych danych nie ma informacji o podświetleniu – zacisk jest wyposażony wyłącznie w złącza push-in oraz styki odłączane.
• Jaki jest stopień ochrony? Producent nie podaje konkretnego stopnia IP w dostarczonej dokumentacji. Typowo dla aparatury modułowej montowanej wewnątrz rozdzielnicy przyjmuje się IP20 (ochrona przed dotykiem), ale ostateczne IP zależy od zastosowanej obudowy.
• Czy można podłączyć przewód o przekroju większym niż 1,5 mm²? Nie. Maksymalny przekrój przewodów w zaciskach push-in to 2x1,5 mm². Użycie przewodu o większym przekroju może uszkodzić zacisk i spowodować iskrzenie lub przegrzanie.
