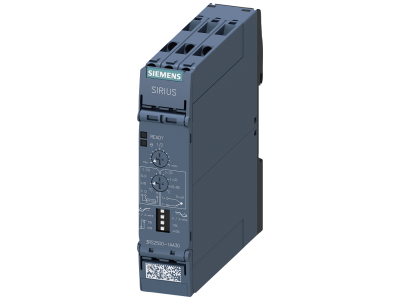

Przekaźnik temperaturowy, PT100, termoelementy: J, K, AC/DC 24 V, 1 CO, przyłącze śrubowe | 3RS2500-1AA30 Siemens

Alternatywny kod produktu: 3RS25001AA30

Opis i Kluczowe Cechy

Przekaźnik temperaturowy do pomiaru i kontroli temperatury w stałych, płynnych i gazowych mediach. Obsługuje czujniki PT100 oraz termoelementy typu J i K, co czyni go uniwersalnym rozwiązaniem do zadań regulacyjnych i ochronnych w instalacjach przemysłowych. Zasilany napięciem AC/DC 24 V zapewnia elastyczność w różnych aplikacjach. Posiada jeden zestyk zwierny (CO), który umożliwia bezpośrednie sterowanie elementami wykonawczymi lub alarmami. Ustawienie histerezy reguluje czułość i zapobiega częstym zmianom stanu.

• Zakres pomiarowy z czujnikami PT100, termoelementami J i K: Umożliwia precyzyjny monitoring temperatury w różnych środowiskach – od niskich temperatur (termopara J do -40°C) po wyższe zakresy (termopara K do 1300°C).
• AC/DC 24 V zasilanie: Kompatybilny z napięciem stałym i zmiennym, co pozwala na stosowanie w różnych systemach sterowania.
• 1 zestyk zwierny (CO): Bezpośrednie sterowanie obwodami wykonawczymi, alarmami lub sygnalizacją w przypadku przekroczenia zadanej temperatury.
• Regulowana histereza: Zapewnia stabilność działania – minimalizuje "drgania" przekaźnika przy bliskich wartościach progowych.
• Pryłącze śrubowe: Trwały i pewny kontakt elektryczny, ułatwiający montaż i konserwację instalacji.

Zgodność z Normami

Przekaźnik spełnia wymogi dyrektyw unijnych dotyczących bezpieczeństwa maszyn i urządzeń. Został zaprojektowany zgodnie z normami międzynarodowymi, w tym IEC 60947-5-1 dla aparatury łączeniowej niskiego napięcia. Posiada oznaczenie CE.

Zastosowanie

Przekaźnik temperaturowy znajduje zastosowanie w systemach nadzoru temperatury, gdzie wymagana jest precyzyjna regulacja lub ochrona przed przegrzaniem.

• Ochrona silników i transformatorów przed przegrzaniem w rozdzielniach i maszynach przemysłowych.
• Regulacja procesów technologicznych w przemyśle chemicznym, spożywczym lub energetycznym.
• Sterowanie układami grzewczymi (np. grzałkami, piecami) w celu utrzymania zadanej temperatury.
• Monitorowanie temperatury w szafach sterowniczych i rozdzielnicach – ochrona przed przeciążeniem termicznym.

Wskazówki Montażowe

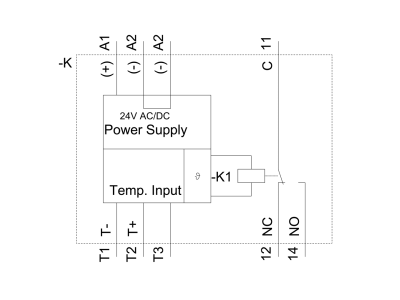

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilające. Przekaźnik należy zamontować w miejscu nie narażonym na wibracje, z dala od źródeł ciepła. Zasilanie AC/DC 24 V należy podłączyć zgodnie z oznaczeniami na obudowie, zwracając uwagę na polaryzację w przypadku prądu stałego. Czujniki temperatury (PT100, termopara J lub K) podłączyć do odpowiednich zacisków, dbając o prawidłową biegunowość i izolację przewodów. Po montażu przeprowadzić test funkcjonalny, weryfikując poprawność działania histerezy i styków.

FAQ

• Czy przekaźnik obsługuje termopary typu S lub T? Urządzenie obsługuje jedynie termoelementy typu J i K oraz czujniki PT100. Termopary S i T nie są kompatybilne z tym modelem.
• Jakie jest maksymalne obciążenie styku CO? Maksymalne obciążenie styku nie zostało określone w danych produktu – należy odnieść się do dokumentacji technicznej lub karty katalogowej.
• Czy przekaźnik można stosować w środowisku zagrożonym wybuchem? Urządzenie nie posiada certyfikacji przeciwwybuchowej – nie jest przeznaczone do stosowania w strefach Ex.
