Taśma uziemiająca 25mm2 L=200mm (10szt) | NSYEB2025D8 Schneider Electric

Opis i Kluczowe Cechy

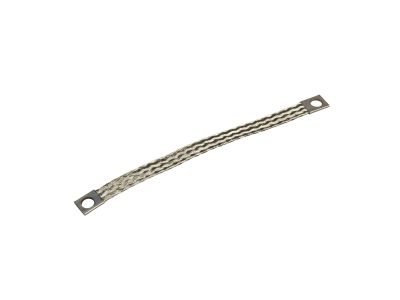

Taśma uziemiająca o przekroju 25 mm² i długości 200 mm (symbol NSYEB2025D8) firmy Schneider Electric, przeznaczona do szaf serii Spacial. Zestaw zawiera 10 sztuk – gotowe do użycia elementy uziemiające, które umożliwiają szybkie i pewne połączenie ochronne w rozdzielnicach oraz szafach sterowniczych. Dzięki zastosowaniu plecionki miedzianej o dużym przekroju minimalizowana jest rezystancja połączeń, co przekłada się na skuteczność ochrony przeciwporażeniowej.

• Przekrój 25 mm²: zapewnia niską impedancję połączenia uziemiającego, co jest kluczowe dla skutecznego odprowadzania prądów zwarciowych i zachowania ciągłości ochrony.
• Długość 200 mm: optymalna do wykonywania połączeń uziomowych w typowych szafach rozdzielczych – wystarczająca do połączenia między drzwiami a obudową lub między sekcjami szafy.
• Zestaw 10 sztuk: ułatwia realizację wielu połączeń w jednej instalacji, redukując liczbę zamówień i zapewniając spójność zastosowanych elementów.
• Kompatybilność z szafami Spacial: elementy dedykowane do systemów obudów Schneider Electric, gwarantujące poprawne dopasowanie mechaniczne i elektryczne.
• Gotowe do montażu: taśmy wyposażone w końcówki oczkowe (lub odpowiednie zakończenia) – nie wymagają dodatkowego zaciskania, co skraca czas instalacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami norm europejskich dotyczących połączeń uziemiających w obudowach i szafach rozdzielczych. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach wykonywanych według standardów DIN oraz norm serii IEC/EN 60204 (maszyny) i IEC/EN 61439 (rozdzielnice).

Zastosowanie

Taśmy uziemiające NSYEB2025D8 znajdują zastosowanie wszędzie tam, gdzie wymagane jest wykonanie solidnego połączenia ochronnego lub wyrównania potencjałów w obrębie szaf sterowniczych i rozdzielnic.

• Łączenie drzwi szafy z obudową główną – zapewnienie ciągłości ochrony przy otwieranych częściach.
• Połączenia między sąsiednimi sekcjami rozdzielnic – tworzenie wspólnej szyny uziemiającej w układach wieloobudowowych.
• Uziemianie paneli montażowych, płyt montażowych lub innych elementów metalowych wewnątrz szafy.
• Instalacje w szafach typu Spacial – system dedykowany, ale taśmy mogą być stosowane także w innych obudowach z zachowaniem odpowiednich parametrów.

Wskazówki Montażowe

Montaż taśmy uziemiającej może być wykonywany wyłącznie przez personel posiadający odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od szafy i upewnić się, że obwody są pozbawione napięcia. Taśmę mocuje się do przewidzianych punktów przyłączeniowych (śruby uziemiające, szyny PE) za pomocą wkrętów lub nakrętek z podkładką sprężystą. Moment dokręcania musi być zgodny z dokumentacją techniczną szafy – zalecany moment nie powinien przekraczać wartości podanych przez producenta obudowy. Przekrój przewodów uziemiających w instalacji dobierać zgodnie z projektem i normami (np. PN-HD 60364). Po zakończeniu montażu sprawdzić ciągłość połączenia omomierzem.

FAQ

• Czy taśma nadaje się do szaf innych niż Spacial? Tak, taśma może być stosowana w innych obudowach wyposażonych w odpowiednie punkty przyłączeniowe o średnicy otworu pasującej do końcówek (np. M6/M8). Zawsze należy upewnić się, że długość 200 mm jest wystarczająca dla danego połączenia.
• Z jakiego materiału wykonana jest taśma? Producent nie podaje szczegółów materiałowych w danych katalogowych. Standardowo plecionki uziemiające tego typu wykonywane są z miedzi cynowanej, co zapewnia niską rezystancję oraz odporność na korozję. W razie wątpliwości należy skontaktować się z producentem.
• Czy taśmę można skrócić lub przyciąć? Nie zaleca się skracania gotowych taśm z końcówkami oczkowymi, ponieważ narusza to izolację i może pogorszyć parametry połączenia. Jeśli wymagana jest mniejsza długość, należy zastosować odpowiedni wariant (np. 100 mm) lub wykonać połączenie z użyciem przewodu uziemiającego i zacisków.
