Taśma uziemiająca 16mm2 L=155mm Spacial | NSYEB1516D8 Schneider Electric

Opis i Kluczowe Cechy

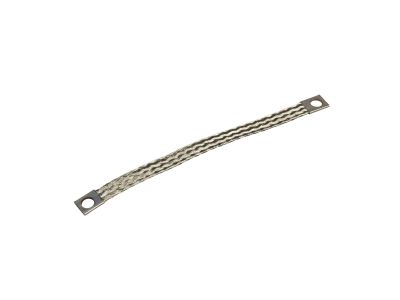

Taśma uziemiająca Spacial o symbolu NSYEB1516D8 to dedykowane rozwiązanie do tworzenia połączeń wyrównawczych w obudowach serii Spacial. Wykonana z miedzi o przekroju 16 mm² i długości 155 mm zapewnia niską rezystancję oraz odpowiednią wytrzymałość mechaniczną, co przekłada się na skuteczne i trwałe uziemienie elementów instalacji.

• Przekrój 16 mm²: gwarantuje wystarczającą przewodność dla prądów zwarciowych i roboczych, minimalizując ryzyko przegrzania połączeń.
• Długość 155 mm: optymalny wymiar do mostkowania typowych odległości wewnątrz obudów Spacial – ułatwia montaż i skraca czas instalacji.
• Kompatybilność z obudowami Spacial: system otworów montażowych oraz geometria taśmy są dopasowane do standardowych punktów mocowania, co gwarantuje łatwy i pewny montaż bez konieczności modyfikacji.
• Materiał miedziany: wysoka odporność korozyjna i stabilność mechaniczna zapewniają długą żywotność w warunkach przemysłowych.
• Łatwe oznakowanie: możliwość nadruku lub opisu na taśmie ułatwia identyfikację w rozbudowanych szafach sterowniczych.

Zgodność z Normami

Taśma uziemiająca NSYEB1516D8 jest zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa oraz wymogami dotyczącymi instalacji uziemiających. Produkt posiada oznaczenie CE i spełnia wymagania dyrektyw niskonapięciowej oraz kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki parametrom i konstrukcji taśma uziemiająca Spacial znajduje zastosowanie w wielu obszarach instalacji elektrycznych, szczególnie w szafach sterowniczych i rozdzielczych.

• Połączenia wyrównawcze pomiędzy metalowymi częściami obudowy Spacial a szyną uziemiającą.
• Mostkowanie elementów montowanych na płycie montażowej lub w pionowych profilach obudowy.
• Tworzenie punktów uziemienia dla urządzeń modułowych, przekaźników, zasilaczy i innych komponentów wewnątrz szafy.
• W zastosowaniach przemysłowych i w automatyce budynkowej, gdzie wymagana jest niezawodna ścieżka uziemienia zgodna z normami.

Wskazówki Montażowe

Montaż taśmy uziemiającej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej szafie sterowniczej. Przymocuj taśmę za pomocą odpowiednich wkrętów samogwintujących lub nakrętek M6 (w zależności od punktów montażowych obudowy Spacial) z momentem dokręcania zgodnym z dokumentacją obudowy. Przekrój przewodu uziemiającego podłączonego do taśmy należy dobrać do spodziewanego prądu zwarciowego zgodnie z normą. Zaleca się stosowanie podkładek zabezpieczających przed odkręceniem oraz pasty przewodzącej na stykach dla zminimalizowania rezystancji przejścia.

FAQ

• Z jakiego materiału wykonana jest taśma uziemiająca? Taśma jest wykonana z miedzi elektrolitycznej o wysokiej czystości, co zapewnia niską rezystancję i odporność na korozję.
• Czy taśma nadaje się do montażu w obudowach innych producentów? Jest dedykowana do obudów serii Spacial, ale może być stosowana w innych szafach, jeśli geometria otworów montażowych odpowiada rozstawowi 155 mm i średnicy otworów (standardowo Ø6,5 mm). W razie wątpliwości zalecamy weryfikację z dokumentacją obudowy.
• Jaki moment dokręcania śrub mocujących taśmę? Nie podano konkretnej wartości w danych katalogowych. Należy stosować standardowy moment dokręcania dla połączeń miedzianych M6 (zalecany 5–7 Nm) lub postępować zgodnie z instrukcją montażu obudowy Spacial.
