Opis i Kluczowe Cechy

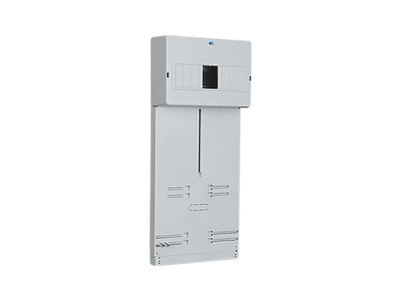

Tablica licznikowa TLR-3F (N+PE) o wymiarach 480x200mm to profesjonalne rozwiązanie od renomowanego producenta Elektro-Plast, zaprojektowane z myślą o bezpiecznym i estetycznym montażu trójfazowych układów pomiarowych. Produkt charakteryzuje się solidną konstrukcją w kolorze szarym, która doskonale komponuje się z nowoczesną infrastrukturą elektroenergetyczną. Kluczowym atutem tablicy jest zintegrowane miejsce na aparaturę modułową – producent przewidział specjalne osłabienia w obudowie, które pozwalają na montaż od 1 do 9 modułów, co umożliwia instalację zabezpieczeń nadprądowych lub rozłączników izolacyjnych bezpośrednio przy liczniku.

• Wspornik TH 35: Fabrycznie zamontowana szyna typu EUROSZYNA pozwala na błyskawiczną instalację aparatury modułowej bez konieczności stosowania dodatkowych adapterów.
• Zintegrowane tory N i PE: Tablica została wyposażona w dedykowane listwy z płaskownikami, co gwarantuje pewne i trwałe przyłączenie przewodów neutralnych oraz ochronnych, zwiększając bezpieczeństwo całej instalacji.

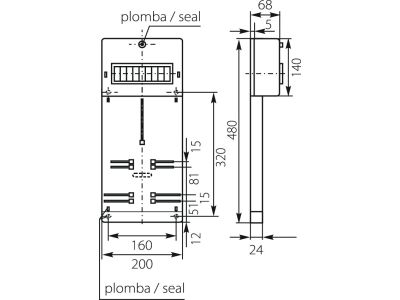

• Wymiary 480x200mm: Optymalna przestrzeń montażowa zapewnia wygodne prowadzenie przewodów i odpowiednią cyrkulację powietrza wokół urządzeń.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektrotechnicznej, co potwierdza jego przydatność do zastosowań profesjonalnych. Wykorzystane materiały izolacyjne charakteryzują się wysoką odpornością mechaniczną oraz termiczną, co jest kluczowe dla zachowania ciągłości zasilania i ochrony przeciwporażeniowej. Tablica spełnia wymagania dotyczące osprzętu do rozdzielnic i sterownic niskiego napięcia, co czyni ją bezpiecznym wyborem dla instalatorów i inspektorów nadzoru.

Zastosowanie

Tablica TLR-3F znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem do:

• Montażu trójfazowych liczników energii elektrycznej w układach bezpośrednich.
• Tworzenia punktów pomiarowo-rozdzielczych w budynkach wielorodzinnych.
• Modernizacji starych instalacji elektrycznych, gdzie wymagane jest uporządkowanie aparatury modułowej i pomiarowej.
• Instalacji w garażach, warsztatach oraz pomieszczeniach gospodarczych, gdzie wymagana jest trwała i funkcjonalna obudowa licznikowa.

Wskazówki Montażowe

Podczas montażu tablicy TLR-3F zaleca się przestrzeganie następujących wytycznych technicznych:

• Przygotowanie otworów: Wykorzystaj fabryczne osłabienia, aby precyzyjnie dopasować liczbę modułów (od 1 do 9) do aktualnych potrzeb instalacji.
• Mocowanie aparatury: Aparaty elektryczne należy zatrzasnąć na szynie TH 35, upewniając się, że są stabilnie osadzone.
• Podłączenie przewodów: Przewody w torach N i PE należy dokręcić do listew z płaskownikami z odpowiednim momentem obrotowym, aby uniknąć poluzowania styków pod wpływem drgań lub zmian temperatury.
• Pozycjonowanie: Tablicę należy montować na płaskiej powierzchni pionowej, zachowując odpowiednie odstępy od innych elementów instalacji zgodnie z projektem elektrycznym.

FAQ

1. Czy tablica zawiera szynę DIN w zestawie?
Tak, tablica TLR-3F jest fabrycznie wyposażona w wspornik TH 35 (szynę EUROSZYNA), co umożliwia natychmiastowy montaż aparatury modułowej.

2. Ile modułów maksymalnie zmieści się w części rozdzielczej?
Konstrukcja tablicy posiada osłabienia pozwalające na montaż do 9 modułów o standardowej szerokości 18mm.

3. Czy produkt posiada zaciski dla przewodów ochronnych?
Tak, tablica wyposażona jest w listwy z płaskownikami dedykowane do przyłączenia przewodów w torach N (neutralny) oraz PE (ochronny), co znacząco ułatwia organizację okablowania.
