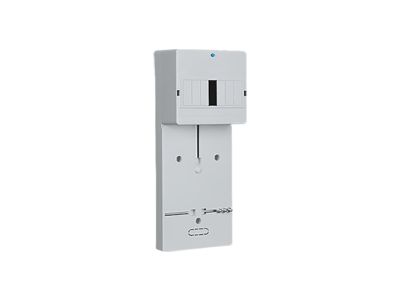

Tablica licznikowa TLR-1F (N+PE) 380x152mm, szara | 10.2 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Tablica licznikowa TLR-1F o wymiarach 380x152 mm to profesjonalne rozwiązanie od renomowanego producenta Elektro-Plast, zaprojektowane z myślą o bezpiecznym i estetycznym montażu aparatury pomiarowej oraz modułowej. Produkt charakteryzuje się solidną konstrukcją w kolorze szarym, która doskonale komponuje się z nowoczesnymi instalacjami elektrycznymi. Kluczowym elementem tablicy są fabrycznie przygotowane osłabienia, które pozwalają na elastyczną konfigurację i montaż aparatów elektrycznych w zakresie od 1 do 9 modułów, co czyni ją niezwykle uniwersalnym komponentem w rozdzielnicach niskiego napięcia.

• Zintegrowana szyna TH 35: Wyposażenie w standardowy wspornik typu EUROSZYNA umożliwia błyskawiczną instalację wyłączników nadprądowych, ograniczników przepięć czy innych aparatów modułowych.
• System listew N i PE: Tablica posiada dedykowane listwy z płaskownikami, które gwarantują pewne i trwałe przyłączenie przewodów w torach neutralnym oraz ochronnym, podnosząc standard bezpieczeństwa instalacji.
• Wysoka jakość materiałów: Zastosowane tworzywo sztuczne zapewnia odpowiednią sztywność konstrukcji oraz odporność na uszkodzenia mechaniczne podczas prac instalacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami bezpieczeństwa dla osprzętu elektroinstalacyjnego. Tablica spełnia wymagania techniczne stawiane obudowom i tablicom licznikowym przeznaczonym do użytku domowego i przemysłowego, co potwierdza jej niezawodność w długofalowej eksploatacji. Zastosowane materiały izolacyjne minimalizują ryzyko wystąpienia przebić elektrycznych, zapewniając ochronę użytkowników oraz mienia.

Zastosowanie

Tablica TLR-1F znajduje szerokie zastosowanie w budownictwie mieszkaniowym oraz obiektach komercyjnych. Jest idealnym wyborem do montażu jednofazowych liczników energii elektrycznej wraz z niezbędnym zabezpieczeniem przedlicznikowym lub zalicznikowym. Dzięki możliwości montażu do 9 modułów aparatury, tablica świetnie sprawdza się w małych układach sterowania, instalacjach oświetleniowych oraz jako punkt rozdziału energii w wydzielonych obwodach technicznych.

Wskazówki Montażowe

Montaż tablicy powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad BHP. Poniżej znajdują się kluczowe wskazówki instalacyjne:

• Przygotowanie otworów: Wykorzystaj fabryczne osłabienia, aby precyzyjnie dopasować przestrzeń pod planowaną liczbę modułów (maksymalnie 9).
• Mocowanie aparatury: Aparaty należy zatrzasnąć na szynie TH 35, upewniając się, że są one stabilnie osadzone i nie przesuwają się wzdłuż wspornika.
• Podłączenie przewodów: Przewody N oraz PE należy podłączyć do listew zaciskowych, dbając o odpowiedni moment dokręcania śrub, co zapobiega przegrzewaniu się styków pod obciążeniem.
• Prowadzenie kabli: Konstrukcja tablicy umożliwia estetyczne ułożenie przewodów za płytą montażową, co ułatwia późniejszą konserwację i diagnostykę układu.

FAQ

1. Czy tablica TLR-1F nadaje się do montażu liczników trójfazowych?
Nie, model TLR-1F jest dedykowany do układów jednofazowych. Do liczników trójfazowych należy wybrać model o większych gabarytach z serii TLR-3F.

2. Ile maksymalnie bezpieczników mogę zamontować w tej tablicy?
Tablica posiada osłabienia pozwalające na montaż do 9 modułów o standardowej szerokości 17,5 mm każdy.

3. Czy w zestawie znajdują się szyny zaciskowe?
Tak, tablica jest fabrycznie wyposażona w listwy z płaskownikami przeznaczone do przyłączenia torów N (neutralnego) oraz PE (ochronnego).
