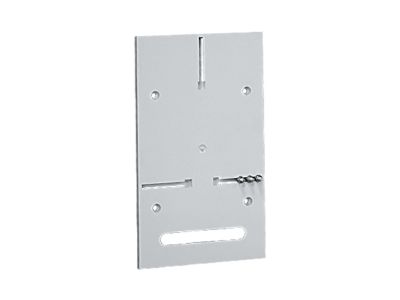

Tablica licznikowa T-b/z-M-12, szara | 10.15 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Tablica licznikowa T-b/z-M-12 w kolorze szarym (symbol paź-15) to dedykowane rozwiązanie do montażu liczników energii elektrycznej. Zaprojektowana jako tablica typu B/Z, zapewnia bezpieczne i estetyczne zabudowanie układu pomiarowego w rozdzielnicach mieszkaniowych i przemysłowych.

• Dedykowana konstrukcja: Przystosowana wyłącznie do montażu liczników energii elektrycznej – gwarantuje prawidłowe mocowanie i łatwy dostęp do zacisków przyłączeniowych.
• Uniwersalny kolor szary: Neutralny odcień pasujący do większości rozdzielnic, ułatwiający integrację w istniejących instalacjach.
• Łatwy montaż: Standardowe mocowanie umożliwia szybki i pewny montaż na szynie TH35 (DIN) – należy sprawdzić zgodność z wybraną rozdzielnicą.
• Solidne wykonanie: Materiał zapewniający trwałość i odporność na uszkodzenia mechaniczne w normalnych warunkach eksploatacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich (dyrektywy niskonapięciowej i kompatybilności elektromagnetycznej) i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach wykonanych zgodnie z odpowiednimi przepisami.

Zastosowanie

Tablica licznikowa T-b/z-M-12 jest przeznaczona do montażu liczników energii elektrycznej w rozdzielnicach głównych i podlicznikowych.

• Montaż liczników energii w budynkach mieszkalnych.
• Instalacje w obiektach komercyjnych i użyteczności publicznej.
• Wykorzystanie w rozdzielnicach przemysłowych do pomiarów zużycia energii.
• Modernizacja istniejących układów pomiarowych – wymiana starych liczników.

Wskazówki Montażowe

Montaż tablicy licznikowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami i instrukcją producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w rozdzielnicy. Tablicę mocuje się na szynie TH35 (DIN) – sprawdzić kompatybilność z posiadaną rozdzielnicą. Przewody przyłączeniowe należy dobierać zgodnie z prądem znamionowym licznika i zabezpieczeniami obwodu. Po montażu sprawdzić poprawność połączeń i zabezpieczyć przed przypadkowym dotknięciem części pod napięciem.

FAQ

• Czy tablica nadaje się do montażu liczników jednofazowych i trójfazowych? Tablica T-b/z-M-12 jest przystosowana do montażu typowych liczników energii elektrycznej, zarówno jednofazowych, jak i trójfazowych – należy sprawdzić wymiary i sposób mocowania licznika w stosunku do płyty montażowej.
• Jaki jest stopień ochrony (IP) tablicy? Producent nie podaje konkretnego stopnia ochrony – standardowo aparatura montowana wewnątrz rozdzielnic posiada IP20 w normalnych warunkach. Należy zabezpieczyć tablicę przed wilgocią i pyłem zgodnie z wymaganiami instalacji.
• Czy tablica posiada otwory do plombowania? W zależności od wersji – typowe tablice licznikowe posiadają miejsca do plombowania, aby uniemożliwić nieautoryzowany dostęp. Dokładne informacje znajdują się w dokumentacji produktu.
