Przekaźnik czasowy gwiazda-trójkąt, 1-20S, 3 zestyki zwierne, czas opóźn. 30-600s | 3RP2560-2SW30 Siemens

Alternatywny kod produktu: 3RP25602SW30

Opis i Kluczowe Cechy

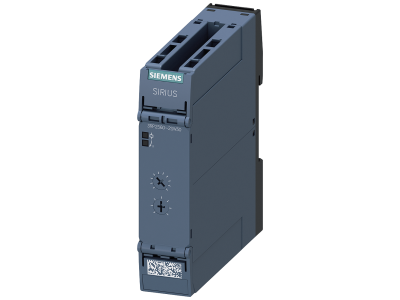

Przekaźnik czasowy Siemens SIRIUS 3RP2560-2SW30 przeznaczony do sterowania rozruchem silników w układzie gwiazda-trójkąt. Urządzenie oferuje dwa niezależnie regulowane zakresy czasowe: przełączanie gwiazda–trójkąt (1–20 s) oraz opóźnienie wyłączenia (bieg jałowy, 30–600 s). Wyposażone w 3 zestyki zwierne, co zapewnia kompatybilność z typowymi układami stycznikowymi. Nowa koncepcja obudowy przemysłowej z pokrywami opisowymi i zdejmowanymi zaciskami ułatwia montaż i identyfikację w rozdzielnicy. Przekaźnik zastępuje sprawdzoną serię 3RP15, zapewniając ciągłość aplikacji.

• Funkcja gwiazda–trójkąt z wybiegiem: Dedykowany do sekwencyjnego rozruchu silników trójfazowych – redukcja prądu rozruchowego i ochrona mechaniczna napędu.
• Zakres przełączania 1–20 s: Precyzyjne dopasowanie czasu zwarcia gwiazdy do charakterystyki silnika, minimalizacja udarów prądowych.
• Opóźnienie wyłączenia 30–600 s: Realizacja tzw. biegu jałowego przy przejściu z gwiazdy na trójkąt, zapobiega zwarciu faz.

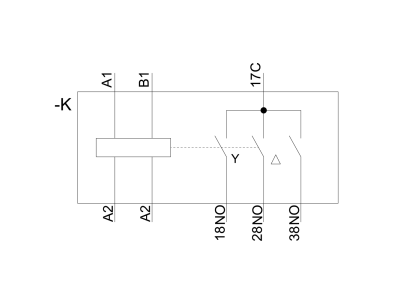

• 3 zestyki zwierne (NO): Bezpośrednie sterowanie trzema stycznikami (gwiazda, trójkąt, linia) bez dodatkowych przekaźników pośrednich.
• Konstrukcja przemysłowa z zdejmowanymi zaciskami: Szybki montaż i wymiana w szafie sterowniczej, łatwy dostęp do okablowania.

Zgodność z Normami

Przekaźnik czasowy SIRIUS 3RP25 spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Producent deklaruje zgodność z dyrektywami niskonapięciowymi i EMC, co gwarantuje bezpieczną pracę w instalacjach przemysłowych. (Szczegółowe normy dostępne są w karcie katalogowej produktu).

Zastosowanie

Przekaźnik przeznaczony jest przede wszystkim do sterowania rozruchem silników asynchronicznych w układzie gwiazda–trójkąt. Sprawdzi się w aplikacjach wymagających precyzyjnego czasowania i powtarzalności sekwencji.

• Sterowanie rozruchem silników pomp, wentylatorów, sprężarek w instalacjach przemysłowych i budynkowych.
• Realizacja sekwencji gwiazda–trójkąt w szafach sterowniczych maszyn i urządzeń.
• Zastosowanie w układach przełączania źródeł zasilania lub innych procesów wymagających opóźnionego wyłączenia (bieg jałowy).
• Integracja z systemami automatyki PLC jako czasowy moduł wykonawczy.

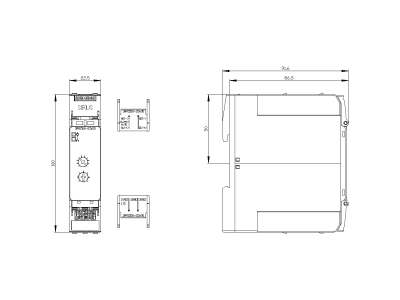

Wskazówki Montażowe

Montaż oraz podłączenie przekaźnika mogą być wykonywane wyłącznie przez wykwalifikowany personel elektryczny z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy lub szafie sterowniczej. Zaciski dokręcaj momentem podanym w dokumentacji producenta. Przekrój przewodów dobierz do obciążenia styków (zgodnie z danymi katalogowymi). Zachowaj odstępy izolacyjne zgodnie z wymogami norm.

FAQ

• Jakie są zakresy nastaw czasów? Przekaźnik posiada dwa regulatory: przełączanie gwiazda–trójkąt od 1 do 20 sekund oraz opóźnienie wyłączenia (bieg jałowy) od 30 do 600 sekund. Ustawienia dokonuje się za pomocą pokręteł na przednim panelu.
• Czy przekaźnik można stosować w układzie trójkąt–gwiazda? Nie – funkcja jest zaprojektowana wyłącznie dla sekwencji gwiazda → trójkąt z opóźnionym wyłączeniem. W przypadku odwrotnej kolejności należy zastosować inny typ przekaźnika.
• Ile styków wykonawczych posiada przekaźnik? Są to 3 zestyki zwierne (normalnie otwarte). Każdy z nich może sterować osobnym stycznikiem w typowym układzie gwiazda–trójkąt (stycznik gwiazdy, stycznik trójkąta, stycznik linii).
