Przekaźnik czasowy gwiazda-trójkąt 1NO z opóźnieniem 1NO bez opóźnienia 1 zakres czasowy 3-60s | 3RP2576-2NW30 Siemens

Alternatywny kod produktu: 3RP25762NW30

Opis i Kluczowe Cechy

Przekaźnik czasowy gwiazda-trójkąt Siemens 3RP2576-2NW30 (seria SIRIUS 3RP25) służy do sekwencyjnego rozruchu silników asynchronicznych w układzie gwiazda-trójkąt. Oferuje jeden zakres czasowy 3–60 sekund oraz dwa niezależne styki pomocnicze: 1NO z opóźnieniem (przełączenie na trójkąt) i 1NO bez opóźnienia (sygnalizacja pracy w gwiazdę). Konstrukcja przemysłowa z możliwością opisywania i zdejmowanymi zaciskami ułatwia montaż i identyfikację w szafie sterowniczej.

• Zakres czasowy 3–60 s: Precyzyjne ustawienie opóźnienia przejścia z gwiazdy na trójkąt, dopasowane do charakterystyki konkretnego silnika – zmniejsza prąd rozruchowy i chroni instalację.
• 1 styk NO z opóźnieniem: Załącza obwód trójkąta po zadanym czasie, realizując sekwencję rozruchu bez ryzyka zwarć faz.
• 1 styk NO bez opóźnienia: Sygnalizuje stan pracy w gwiazdę lub może sterować dodatkowymi urządzeniami (np. lampkami, PLC).
• Konstrukcja przemysłowa SIRIUS 3RP25: Wytrzymała obudowa z możliwością nanoszenia opisów oraz zdejmowane zaciski przyspieszają okablowanie i konserwację.
• Miedzynarodowe aprobaty i szeroki zakres napięcia zasilania: (dane producenta) – umożliwia stosowanie urządzenia w różnych instalacjach na całym świecie.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Przeznaczony do montażu w rozdzielnicach, zgodnie z przepisami bezpieczeństwa.

Zastosowanie

Przekaźnik czasowy gwiazda-trójkąt znajduje zastosowanie wszędzie tam, gdzie wymagane jest ograniczenie prądu rozruchowego silników o większej mocy. Stosuje się go w sterowaniu stycznikami w układzie Y-Δ.

• Rozruch silników asynchronicznych w przemyśle, pompowniach, wentylacji i automatyce budynkowej.
• Sekwencyjne załączanie styczników gwiazdy i trójkąta w szafach sterowniczych.
• Sygnalizacja stanu pracy (gwiazda/trójkąt) za pomocą styku bez opóźnienia – do układów alarmowych lub PLC.
• Element układów czasowych w instalacjach wymagających opóźnionego przełączenia obwodów.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania zacisków oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta i obciążalnością prądową styków. Należy zapewnić odpowiednią wentylację w szafie.

FAQ

• Jaki jest zakres czasowy tego przekaźnika? Zakres czasowy wynosi od 3 do 60 sekund, ustawiany płynnie za pomocą pokrętła na przednim panelu.
• Czy przekaźnik ma podświetlenie lub wskaźnik LED? W danych producenta nie ma informacji o podświetleniu. Urządzenie nie posiada wbudowanego wskaźnika LED – stan pracy można monitorować za pomocą styku pomocniczego bez opóźnienia.

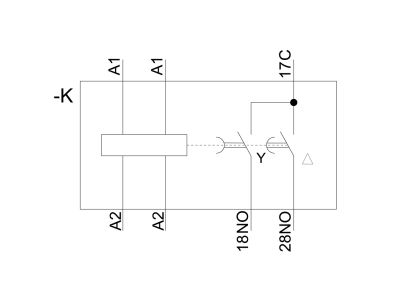

• Jakie styki są dostępne i jakie mają funkcje? Przekaźnik wyposażony jest w jeden styk NO z opóźnieniem (służy do załączenia stycznika trójkąta po zadanym czasie) oraz jeden styk NO bez opóźnienia (sygnalizuje zamknięcie stycznika gwiazdy).
