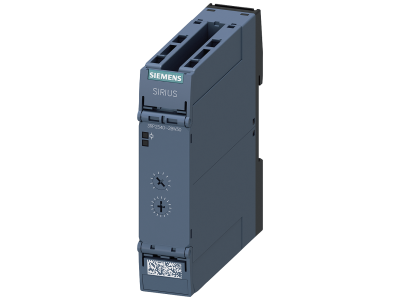

Przekaźnik czasowy opóźnione rozłączanie 2 zestyki przełączne 7 zakresów czasowych 0,05-600s | 3RP2540-2BW30 Siemens

Alternatywny kod produktu: 3RP25402BW30

Opis i Kluczowe Cechy

Przekaźnik czasowy Siemens SIRIUS 3RP2540-2BW30 to urządzenie realizujące funkcję opóźnionego rozłączania (off‑delay) bez konieczności podawania ciągłego sygnału sterującego. Wyposażony w dwa zestyk przełączne oraz siedem zakresów czasowych od 0,05 do 600 sekund, zapewnia dużą elastyczność w doborze opóźnienia. Szeroki zakres napięć i międzynarodowe aprobaty umożliwiają stosowanie w różnych instalacjach na całym świecie, a innowacyjna obudowa z zdejmowanymi zaciskami ułatwia okablowanie i serwis.

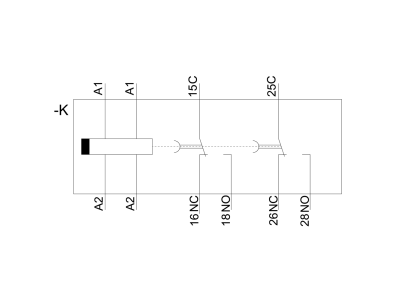

• 2 zestyki przełączne (2P): umożliwiają sterowanie dwoma niezależnymi obwodami odbiorczymi – np. jednoczesne załączanie wentylatora i sygnalizacji.
• 7 zakresów czasowych 0,05–600 s: precyzyjne ustawienie opóźnienia rozłączenia, dopasowane do różnych procesów technologicznych i wymogów ochrony.
• Funkcja opóźnionego rozłączania (off‑delay) bez sygnału sterującego: przekaźnik pozostaje załączony przez zadany czas po zaniku napięcia sterującego, co zapewnia bezpieczne ochłodzenie wentylatorów lub dokończenie cyklu procesowego.
• Bezpieczny w razie zaniku napięcia: w przypadku awarii zasilania styki rozłączają się po upływie ustawionego czasu, eliminując ryzyko niekontrolowanego pozostania odbiornika pod napięciem.
• Konstrukcja przemysłowa z zdejmowanymi zaciskami: szybki montaż i wymiana bez demontażu przewodów, a przezroczysta pokrywa umożliwia odczyt ustawień bez otwierania urządzenia.

Zgodność z Normami

Przekaźnik czasowy 3RP2540-2BW30 posiada certyfikat CE oraz międzynarodowe aprobaty, potwierdzające zgodność z europejskimi normami i standardami DIN. Produkt przeznaczony jest do stosowania w instalacjach przemysłowych i komercyjnych spełniających wymagania dyrektyw niskonapięciowych.

Zastosowanie

Dzięki funkcji opóźnionego rozłączania oraz szerokiemu zakresowi czasów, przekaźnik znajduje zastosowanie w układach sterowania, rozruchu, ochrony i regulacji, szczególnie tam gdzie wymagane jest bezpieczne opóźnienie wyłączenia odbiorników.

• Sterowanie opóźnieniem wyłączenia wentylatorów (np. po wyłączeniu silnika wentylator pracuje jeszcze przez zadany czas w celu wychłodzenia).
• Opóźnione rozłączanie silników, pomp i sprężarek w procesach technologicznych.
• Sekwencyjne przełączanie obwodów w automatyce przemysłowej (np. opóźnienie wyłączenia przenośników taśmowych).
• Realizacja funkcji czasowych w instalacjach HVAC, oświetleniu awaryjnym i systemach sygnalizacji.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia oraz warunków środowiskowych. Dokręcaj zaciski momentem podanym w dokumentacji producenta. Po zakończeniu montażu sprawdź poprawność połączeń i ustawień czasowych przed ponownym włączeniem napięcia.

FAQ

• Czy przekaźnik ma podświetlenie lub wskaźnik LED? W standardowej wersji 3RP2540-2BW30 nie przewidziano podświetlenia. Stan pracy można kontrolować za pomocą wbudowanego wskaźnika mechanicznego lub zewnętrznej sygnalizacji.
• Jaki jest stopień ochrony tego przekaźnika? Urządzenie przeznaczone jest do montażu w rozdzielnicy lub szafie sterowniczej, co odpowiada typowej ochronie IP20 dla aparatury modułowej. Nie jest przystosowane do pracy w warunkach bezpośredniego kontaktu z wodą lub pyłem.
• Jak działa funkcja opóźnionego rozłączania (off‑delay)? Po podaniu napięcia na cewkę przekaźnik załącza się natychmiast. Po zaniku sygnału sterującego (lub napięcia zasilania) przekaźnik pozostaje załączony przez ustawiony czas, a następnie rozłącza obwód. Ustawienie czasu realizuje się pokrętłem na przedniej płycie w jednym z siedmiu zakresów.
