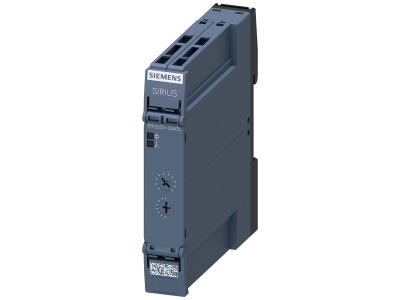

Przekaźnik czasowy opóźnione rozłączanie 1 zestyk przełączny 15 zakresów czasowych 0,05 S-100h | 3RP2535-2AW30 Siemens

Alternatywny kod produktu: 3RP25352AW30

Opis i Kluczowe Cechy

Przekaźnik czasowy opóźnione rozłączanie Siemens SIRIUS 3RP2535-2AW30 oferuje 15 zakresów czasowych od 0,05 s do 100 h, co pozwala precyzyjnie dopasować opóźnienie do wymagań instalacji. Wyposażony w 1 zestyk przełączny, sprawdza się w układach sterowania, sygnalizacji i opóźnionego wyłączania. Szeroki zakres czasowy i funkcja opóźnionego rozłączania z sygnałem sterującym zapewniają elastyczność w automatyce budynkowej i przemysłowej.

• 15 zakresów czasowych 0,05 s – 100 h: realizacja zarówno krótkich, jak i długich opóźnień bez konieczności stosowania dodatkowych przekaźników – oszczędność miejsca i uproszczenie instalacji.
• Funkcja opóźnionego rozłączania z sygnałem sterującym: kontrolowane odłączenie obciążenia po zadanym czasie od zaniku sygnału sterującego – idealne do sekwencyjnego wyłączania wentylatorów, oświetlenia czy silników.
• 1 zestyk przełączny (przełączny): uniwersalne przełączanie jednego obwodu – nadaje się do sygnalizacji, sterowania małymi odbiornikami lub przekazywania impulsów do styczników.
• Konstrukcja przemysłowa z pokrywami do opisywania i zdejmowanymi zaciskami: ułatwia identyfikację przyłączy oraz szybki serwis – zwiększa bezpieczeństwo i komfort pracy instalatora.
• Montaż na szynie TH35 (DIN): szybkie i pewne mocowanie w rozdzielnicy – kompatybilność ze standardowymi systemami szyn.

Zgodność z Normami

Przekaźnik czasowy 3RP2535-2AW30 jest zgodny z międzynarodowymi normami i posiada certyfikację CE, co potwierdza jego bezpieczeństwo oraz możliwość stosowania w instalacjach spełniających europejskie wymagania. Zaprojektowany z myślą o globalnym użytkowaniu – zatwierdzenia umożliwiają aplikacje w różnych regionach.

Zastosowanie

Dzięki szerokiemu zakresowi czasów opóźnienia i funkcji rozłączania z sygnałem sterującym, przekaźnik 3RP2535 znajduje zastosowanie w układach automatyki budynkowej, przemysłowej oraz w systemach sterowania i regulacji.

• Opóźnione wyłączanie wentylatorów, klimatyzatorów i central wentylacyjnych po zaniku sygnału sterującego.
• Sekwencyjne wyłączanie oświetlenia w korytarzach, garażach lub pomieszczeniach użytkowych z czujnikiem obecności.
• Sterowanie opóźnionym rozłączaniem silników w procesach produkcyjnych – ochrona przed nagłym zatrzymaniem.
• Generowanie impulsów czasowych do styczników, przekaźników pomocniczych lub wejść PLC w układach sterowania.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika czasowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy elektrycznej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Moment dokręcania zacisków oraz dopuszczalny przekrój przewodów należy dobierać według dokumentacji technicznej producenta. Nieużywane zaciski zabezpieczyć przed przypadkowym zwarciem.

FAQ

• Czy przekaźnik ma podświetlenie sygnalizacyjne? W dostępnych danych nie ma informacji o podświetleniu. Szczegóły dotyczące ewentualnych diod sygnalizacyjnych można znaleźć w karcie katalogowej producenta.
• Jaki jest stopień ochrony IP przekaźnika? Producent nie podaje konkretnego stopnia ochrony. Standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20. W celu uzyskania dokładnych danych zalecamy sprawdzenie dokumentacji technicznej.

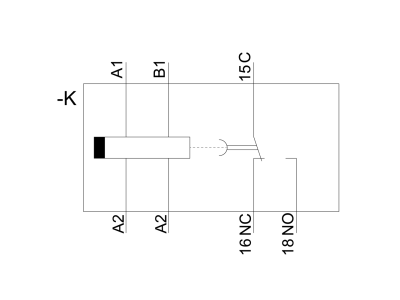

• Jak działa funkcja opóźnionego rozłączania z sygnałem sterującym? Po podaniu sygnału sterującego (np. napięcia) styk przełączny natychmiast zmienia położenie. Gdy sygnał zanika, odliczany jest ustawiony czas opóźnienia, po którym styk wraca do stanu spoczynkowego. Umożliwia to opóźnione wyłączenie obciążenia.
