Przekaźnik czasowy 1 zestyk przełączny 13 funkcji 7 zakresów czasowych (0,05s-100h) | 3RP2505-1AB30 Siemens

Alternatywny kod produktu: 3RP25051AB30

Opis i Kluczowe Cechy

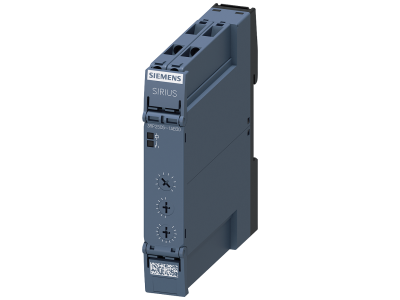

Przekaźnik czasowy SIRIUS 3RP2505-1AB30 firmy Siemens to wszechstronne urządzenie sterujące z jednym zestykiem przełącznym, oferujące 13 funkcji czasowych oraz 7 zakresów (0,05 s – 100 h). Dzięki szerokiemu zakresowi napięcia zasilania i kompaktowej obudowie przemysłowej sprawdza się w różnorodnych aplikacjach automatyki i sterowania.

• 13 funkcji czasowych: Umożliwiają realizację opóźnionego załączania, wyłączania, cykli impulsowych i innych sekwencji – jeden model zastępuje wiele przekaźników.
• 7 zakresów czasowych (0,05 s – 100 h): Dzięki dużej rozpiętości nastaw można precyzyjnie dopasować opóźnienie od milisekund do stu godzin, bez konieczności wymiany modułu.

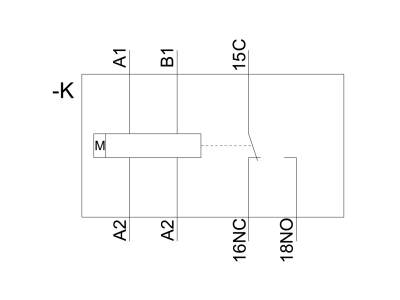

• 1 zestyk przełączny (SPDT): Zapewnia możliwość przełączania obwodu roboczego i spoczynkowego, co ułatwia projektowanie układów sterowania i sygnalizacji.
• Konstrukcja przemysłowa z odłączanymi zaciskami: Ułatwia montaż i szybką wymianę, a dołączone folie samoprzylepne pozwalają czytelnie oznaczyć wybraną funkcję.
• Uniwersalne napięcie zasilania: Szeroki zakres napięcia umożliwia stosowanie w instalacjach prądu stałego i przemiennego na całym świecie.

Zgodność z Normami

Przekaźnik czasowy 3RP2505-1AB30 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Urządzenie jest przeznaczone do montażu w rozdzielnicach i szafach sterowniczych w środowisku przemysłowym, zgodnie z ogólnymi przepisami bezpieczeństwa.

Zastosowanie

Uniwersalna funkcjonalność przekaźnika czasowego SIRIUS sprawia, że znajduje on zastosowanie w wielu układach automatyki i sterowania procesami.

• Sterowanie opóźnionym załączaniem i wyłączaniem silników, wentylatorów, pomp – ochrona przed zbyt częstym startem.
• Impulsowe sterowanie stycznikami, przekaźnikami oraz wejściami sterowników PLC – generowanie precyzyjnych sygnałów czasowych.
• Sygnalizacja opóźnień w systemach alarmowych i kontroli dostępu – np. opóźnione wyłączenie oświetlenia awaryjnego.
• Automatyka budynkowa – zarządzanie sekwencjami oświetlenia, rolet, bram i systemów wentylacji.

Wskazówki Montażowe

Montaż przekaźnika czasowego musi być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do spodziewanego obciążenia, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po zainstalowaniu sprawdź poprawność wybranej funkcji i nastaw czasu.

FAQ

• Czy przekaźnik ma podświetlenie (LED) sygnalizujące stan? Przekaźnik 3RP2505-1AB30 nie posiada wbudowanego podświetlenia. Stan pracy można monitorować za pomocą zewnętrznych wskaźników.
• Jaki stopień ochrony (IP) ma to urządzenie? Przekaźnik jest przeznaczony do montażu w rozdzielnicach o stopniu ochrony IP20. Nie jest odporny na wilgoć ani kurz w warunkach poza obudową.
• Jaki jest tryb pracy styku – normalnie otwarty czy normalnie zamknięty? Zestyk jest przełączny (SPDT), co oznacza, że może pracować zarówno jako normalnie otwarty (NO), jak i normalnie zamknięty (NC) w zależności od konfiguracji połączeń.
