Przekaźnik czasowy z opóźnionym załączaniem AC/DC 24V 2CO 7 zakresów czasowych 0,05s-100h | 3RP2525-1BB30 Siemens

Alternatywny kod produktu: 3RP25251BB30

Opis i Kluczowe Cechy

Przekaźnik czasowy Siemens 3RP2525-1BB30 z serii SIRIUS 3RP25 to urządzenie z funkcją opóźnionego załączania (ON-delay), przeznaczone do precyzyjnego sterowania czasem w układach automatyki. Przystosowany do napięcia sterowania AC/DC 24 V, wyposażony w dwa zestawy styków przełącznych (2CO) oraz 7 regulowanych zakresów czasowych od 0,05 s do 100 h. Dzięki kompaktowej obudowie i szerokim możliwościom konfiguracji stanowi elastyczne rozwiązanie dla instalatorów i inżynierów.

• Napięcie sterowania AC/DC 24 V: Uniwersalne zasilanie pozwala na pracę zarówno w obwodach prądu przemiennego, jak i stałego, co upraszcza integrację w różnorodnych systemach sterowania.

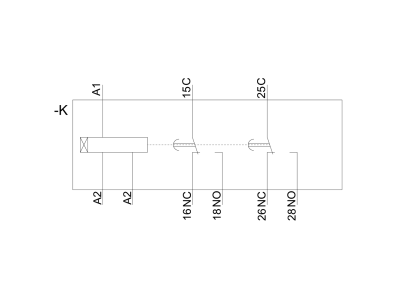

• 2 zestawy styków przełącznych (2CO): Umożliwiają jednoczesne sterowanie dwoma niezależnymi obwodami odbiorczymi, np. sygnalizacją i siłownikiem, bez konieczności stosowania dodatkowych przekaźników.
• 7 zakresów czasowych 0,05 s – 100 h: Szeroki zakres opóźnień pozwala dostosować działanie do potrzeb zarówno szybkich procesów przełączania, jak i długotrwałych cykli w instalacjach HVAC czy oświetleniu.
• Funkcja opóźnionego załączania (ON-delay): Po podaniu napięcia sterującego następuje odliczanie zadanego czasu, a dopiero po jego upływie styki zwierają się – idealne do kaskadowego uruchamiania silników lub opóźniania włączenia odbiorników.

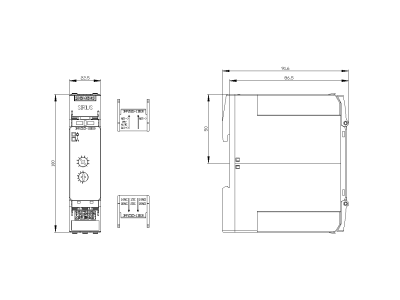

• Konstrukcja przemysłowa z odłączanymi zaciskami: Ułatwia szybki montaż i demontaż, a dedykowane pokrywy z opisami zwiększają czytelność oznaczeń w rozdzielnicy.

Zgodność z Normami

Przekaźnik czasowy Siemens 3RP2525-1BB30 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikację CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Producent nie podał szczegółowych numerów norm w dokumentacji technicznej – w razie potrzeby zalecamy kontakt z działem technicznym Siemens.

Zastosowanie

Przekaźnik czasowy z opóźnionym załączaniem znajduje zastosowanie wszędzie tam, gdzie wymagane jest opóźnienie wysterowania odbiornika po pojawieniu się sygnału sterującego. Szczególnie przydatny w instalacjach wymagających sekwencyjnego załączania lub zabezpieczeń czasowych.

• Kaskadowe uruchamianie silników – opóźnienie startu kolejnych jednostek, aby uniknąć skoków prądu i przeciążeń sieci.
• Sterowanie oświetleniem – opóźnione włączanie stref po wykryciu ruchu, zapobiegające błyskom przy szybkich zmianach stanu.
• Systemy wentylacji i klimatyzacji – opóźnienie załączenia wentylatorów lub sprężarek po sygnale z termostatu.
• Automatyka budynkowa i przemysłowa – realizacja opóźnień w układach sterowania bram, rolet, pomp czy przenośników.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przekaźnik przeznaczony jest do instalacji na szynie nośnej TH35 (DIN) w rozdzielnicach i szafach sterowniczych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać do rzeczywistego prądu obciążenia styków – zgodnie z dokumentacją producenta. Szczegółowe wartości momentu dokręcania zacisków oraz wymagane parametry połączeń znajdują się w karcie katalogowej produktu.

FAQ

• Czy przekaźnik posiada podświetlenie lub sygnalizację LED stanu? W dostępnych danych technicznych producent nie podaje informacji o podświetleniu. Urządzenie nie jest wyposażone w diodę sygnalizacyjną – stan pracy należy kontrolować za pomocą zewnętrznych wskaźników.
• Jaki jest stopień ochrony tego przekaźnika? Producent nie precyzuje stopnia IP w karcie katalogowej. Standardowo aparatura modułowa montowana w rozdzielnicach wewnętrznych charakteryzuje się ochroną IP20 od strony czołowej. W przypadku instalacji w trudnych warunkach należy zastosować dodatkową obudowę.
• Czy styki przekaźnika są z prowadzeniem wymuszonym? W dostępnych danych nie ma informacji o prowadzeniu wymuszonym styków. Dla modelu 3RP2525-1BB30 nie deklaruje się tej cechy – w aplikacjach wymagających bezpiecznego odłączenia obwodów (np. sterowanie bezpieczeństwa) należy stosować dedykowane przekaźniki z wymuszonym prowadzeniem.
