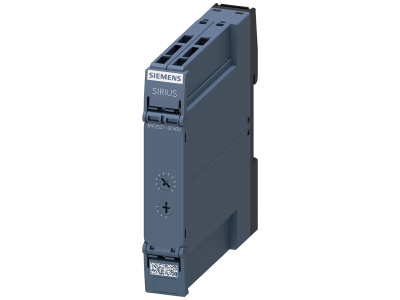

Przekaźnik czasowy opóźnione załączanie, 1NO, 2-żyłowy 4 zakresy czasowe 0,05-240s | 3RP2527-2EW30 Siemens

Alternatywny kod produktu: 3RP25272EW30

Opis i Kluczowe Cechy

Przekaźnik czasowy Siemens SIRIUS 3RP2527-2EW30 przeznaczony do układów opóźnionego załączania. Urządzenie wyposażone w jeden styk normalnie otwarty (1NO) i cztery przełączane zakresy czasowe od 0,05 do 240 s, co zapewnia szeroką regulację opóźnienia w różnych aplikacjach sterowniczych. Wykonanie 2-żyłowe umożliwia prostą integrację w pętlach prądowych.

• Funkcja opóźnionego załączania: Umożliwia kontrolowane wysterowanie odbiornika po zadanym czasie, chroniąc instalację przed gwałtownymi skokami prądu – np. przy kaskadowym uruchamianiu silników.
• Styk 1NO o dużej obciążalności: Zapewnia bezpieczne przełączanie obwodów sterowniczych i sygnalizacyjnych bez ryzyka przeciążenia styków.
• 4 zakresy czasowe (0,05–240 s): Pozwalają na elastyczne dopasowanie opóźnienia do wymagań procesu – od krótkich impulsów po długie zwłoki.
• Wyjście elektromechaniczne: Gwarantuje niezawodną separację galwaniczną i odporność na przepięcia, typową dla styków przekaźnikowych.
• Konstrukcja przemysłowa SIRIUS: Zdejmowane zaciski oraz czytelne opisy ułatwiają szybki montaż i serwis, nawet w ciasnych rozdzielnicach.

Zgodność z Normami

Przekaźnik spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Konstrukcja zgodna z wytycznymi DIN dla aparatury sterowniczej.

Zastosowanie

Przekaźnik czasowy 3RP2527 dedykowany jest do precyzyjnego opóźniania załączenia obwodów w układach automatyki przemysłowej i budynkowej. Sprawdza się wszędzie tam, gdzie wymagane jest sekwencyjne uruchamianie urządzeń lub ochrona przed równoczesnym startem dużych odbiorników.

• Kaskadowe uruchamianie silników – zapobiega przeciążeniu sieci zasilającej przy starcie kilku napędów jednocześnie.
• Opóźnione załączanie oświetlenia lub wentylacji – umożliwia stopniowe włączanie obciążeń w systemach automatyki budynkowej.
• Sterowanie cewkami styczników i przekaźników – opóźnienie chroni styki przed zwarciem w trakcie przełączania dużych mocy.
• Sygnalizacja opóźniona – stosowane w układach alarmowych i kontroli procesów wymagających czasu reakcji.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całym obwodzie sterowania. Zaciski dokręcać zgodnie z momentami podanymi w dokumentacji producenta, używając narzędzi izolowanych. Przekrój przewodów dobrać do rzeczywistego obciążenia oraz długości instalacji, uwzględniając spadek napięcia i warunki chłodzenia.

FAQ

• Jakie są zakresy czasowe w przekaźniku 3RP2527-2EW30? Urządzenie oferuje cztery przełączane zakresy: od 0,05 s do 240 s, co pozwala na precyzyjne ustawienie opóźnienia załączania w szerokim przedziale.
• Czy przekaźnik wymaga zewnętrznego zasilania? Tak, w wykonaniu 2-żyłowym przekaźnik pobiera energię bezpośrednio z pętli sterowniczej – nie wymaga osobnego zasilacza. Należy upewnić się, że prąd w pętli jest wystarczający do prawidłowej pracy.
• Jaki jest stopień ochrony obudowy? Dla aparatury modułowej montowanej w rozdzielnicach standardowo przyjmuje się IP20 (ochrona przed ciałami stałymi >12,5 mm). W przypadku pracy w trudniejszych warunkach zalecana jest dodatkowa obudowa zewnętrzna.
