Przekaźnik czasowy opóźnione załączanie AC/DC 12-240V1 zestyk przełączny 1 zakres czasowy 5S-100s | 3RP2513-2AW30 Siemens

Alternatywny kod produktu: 3RP25132AW30

Opis i Kluczowe Cechy

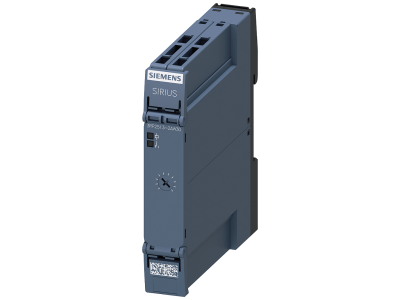

Przekaźnik czasowy SIRIUS 3RP2513-2AW30 firmy Siemens to urządzenie elektromechaniczne z funkcją opóźnionego załączania, przeznaczone do precyzyjnego sterowania procesami przełączania w układach automatyki. Dzięki szerokiemu zakresowi napięcia zasilania 12–240 V AC/DC oraz jednemu zakresowi czasowemu 5–100 s zapewnia elastyczne dopasowanie do różnorodnych aplikacji. Wyposażony w jeden zestyk przełączny (1P) umożliwia niezawodne przełączanie obwodów sterowniczych.

• Napięcie zasilania AC/DC 12–240 V: uniwersalność zastosowania bez konieczności zmiany przekaźnika przy różnych napięciach sterowania – redukcja zapasów magazynowych.
• Zakres czasowy 5–100 s (jednozakresowy): płynna regulacja opóźnienia w szerokim zakresie, idealna do sekwencji rozruchowych i opóźniania załączania odbiorników.

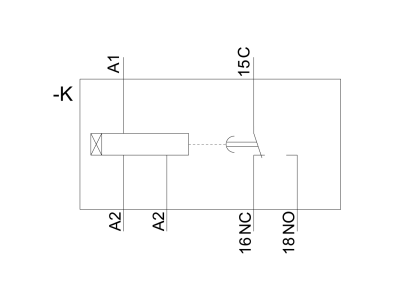

• 1 zestyk przełączny (1P): umożliwia zarówno załączanie, jak i rozłączanie obwodu sterującego w jednym urządzeniu – uproszczenie schematu połączeń.
• Konstrukcja przemysłowa z pokrywami opisowymi i zdejmowanymi zaciskami: łatwy montaż i szybka identyfikacja styków, co przyspiesza prace instalacyjne i serwisowe.
• Międzynarodowe aprobaty i szeroki zakres napięcia: możliwość stosowania na całym świecie bez dodatkowych modyfikacji, spełnia wymagania rynków globalnych.

Zgodność z Normami

Przekaźnik czasowy SIRIUS 3RP2513-2AW30 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, co potwierdza jego zgodność z wymogami bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń stosowanych w instalacjach przemysłowych i budynkowych.

Zastosowanie

Przekaźnik czasowy z opóźnionym załączaniem sprawdza się wszędzie tam, gdzie wymagane jest opóźnienie włączenia obwodu sterującego po podaniu napięcia. Dzięki jednemu zakresowi czasowemu i napięciu uniwersalnemu jest szczególnie przydatny w:

• Kaskadowym uruchamianiu silników – opóźnienie załączenia kolejnych jednostek napędowych w celu ograniczenia prądu rozruchowego.
• Sekwencyjnym włączaniu odbiorników w automatyce budynkowej – np. stopniowe załączanie oświetlenia lub wentylacji.
• Ochronie i regulacji procesów technologicznych – opóźnienie startu urządzeń po zaniku i powrocie napięcia.
• Sterowaniu styczników i przekaźników w układach PLC – realizacja opóźnień bez dodatkowego programowania.

Wskazówki Montażowe

Montaż przekaźnika czasowego 3RP2513-2AW30 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do zabudowy na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed przystąpieniem do okablowania należy sprawdzić moment dokręcania zacisków zgodnie z dokumentacją producenta oraz dobrać przekrój przewodów do maksymalnego prądu obciążenia styków (wartości w karcie katalogowej). Nieużywane zaciski należy zabezpieczyć przed przypadkowym zwarciem.

FAQ

• Jaki jest zakres regulacji czasu opóźnienia w tym przekaźniku? Zakres czasowy wynosi od 5 do 100 sekund i jest ustawiany płynnie za pomocą pokrętła na przednim panelu urządzenia.
• Czy przekaźnik może być zasilany napięciem stałym i przemiennym? Tak, napięcie zasilania może być zarówno stałe (DC), jak i przemienne (AC) w zakresie od 12 do 240 V – nie wymaga to żadnych przełączeń ani dodatkowych elementów.
• Jaki jest tryb pracy tego przekaźnika? Jest to przekaźnik czasowy z funkcją opóźnionego załączania (delay-on-make). Po podaniu napięcia na wejście sterujące styk przełączny zmienia stan po upływie ustawionego czasu.
