Szyny zbiorcze Cu12x5mm 5-polowe, Univers Z | ZM15C Hager

Opis i Kluczowe Cechy

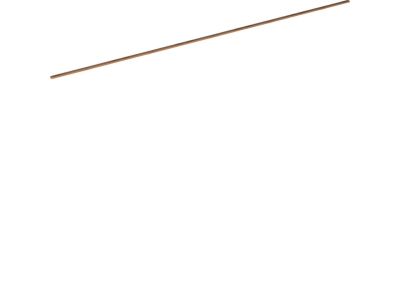

Szyna zbiorcza Cu12x5mm 5-polowa o symbolu ZM15C marki Univers Z to element wyposażenia rozdzielnic przeznaczony do bezpiecznej dystrybucji energii elektrycznej. Wykonana z miedzi o przekroju 12×5 mm zapewnia niską rezystancję i wysoką przewodność, co przekłada się na niskie straty mocy i stabilną pracę instalacji. Konstrukcja 5-polowa umożliwia obsługę obwodów trójfazowych z przewodem neutralnym i ochronnym, co jest standardem w nowoczesnych rozdzielnicach.

• Materiał miedź (Cu): gwarantuje doskonałą przewodność elektryczną i odporność na korozję, co wydłuża żywotność instalacji.
• Wymiary 12×5 mm: odpowiedni przekrój dla obciążeń typowych w rozdzielnicach dystrybucyjnych i szafach licznikowych (szczegółowy dobór prądu – wg projektu instalacji).
• System 5-polowy: umożliwia prowadzenie trzech faz, przewodu neutralnego (N) i ochronnego (PE) w jednej szynie, co upraszcza okablowanie i oszczędza miejsce.
• Dedykowana do systemu szaf Univers: zapewnia kompatybilność z pozostałymi elementami rozdzielnic tej serii, ułatwiając montaż i rozbudowę.

Zgodność z Normami

Szyna zbiorcza ZM15C jest wyprodukowana zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia, zgodnych z wymaganiami norm serii IEC/EN 61439 (rozdzielnice niskiego napięcia) – w zależności od rodzaju rozdzielnicy, w której jest montowana.

Zastosowanie

Szyna zbiorcza Cu12x5mm 5-polowa ZM15C znajduje zastosowanie w rozdzielnicach dystrybucyjnych i szafach licznikowych w systemie Univers. Umożliwia bezpieczne łączenie i rozprowadzanie energii elektrycznej do odbiorników końcowych.

• Rozdzielnice dystrybucyjne w budynkach mieszkalnych, biurowych i przemysłowych – jako szyna główna do rozdziału energii na poszczególne obwody.
• Szafy licznikowe – do podłączenia obwodów pomiarowych i zabezpieczeń licznikowych.
• Systemy szaf Univers – jako element rozbudowy i łączenia modułów rozdzielnic.
• Zasilanie odbiorników trójfazowych i jednofazowych w obwodach z oddzielnym przewodem neutralnym i ochronnym.

Wskazówki Montażowe

Montaż szyny zbiorczej należy przeprowadzać wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Szynę mocować zgodnie z instrukcją producenta systemu Univers – zaleca się stosowanie dedykowanych wsporników i łączników. Należy zwrócić uwagę na odpowiedni dobór przekroju przewodów przyłączanych do szyny – zgodnie z projektem instalacji i normami (np. PN-HD 60364). Przed przystąpieniem do prac upewnić się, że obwód jest wyłączony i beznapięciowy.

FAQ

• Czy szynę można ciąć na dowolny wymiar? Tak, szyna może być przycięta do potrzebnej długości. Należy użyć odpowiednich narzędzi (np. piły do metalu) i po cięciu starannie usunąć zadziory, aby uniknąć uszkodzenia izolacji przewodów.
• Jaki prąd znamionowy wytrzymuje szyna ZM15C? Producent nie podaje w karcie katalogowej konkretnej wartości prądu. Dobór obciążenia należy wykonać na podstawie projektu instalacji, uwzględniając przekrój szyny (12×5 mm) oraz warunki chłodzenia w rozdzielnicy.
• Czy szyna pasuje do rozdzielnic innych producentów? Szyna jest dedykowana do systemu szaf Univers. W innych rozdzielnicach może wymagać indywidualnego dopasowania – zaleca się weryfikację mechanicznej kompatybilności (rozstaw mocowań, średnica otworów).
