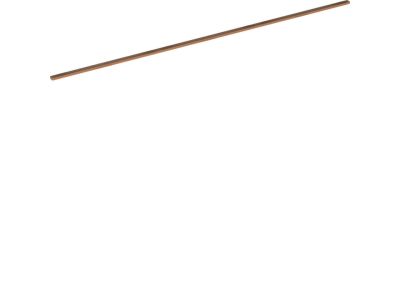

Szyny zbiorcze Cu12x5mm 3-polowe, Univers Z | ZM13C Hager

Opis i Kluczowe Cechy

Szyna zbiorcza miedziana Univers ZM13C o wymiarach 12x5 mm w konfiguracji 3-polowej to element przeznaczony do systemu szaf Univers. Wykonana z wysokiej jakości miedzi, zapewnia niezawodne rozprowadzanie energii w rozdzielnicach dystrybucyjnych oraz szafach licznikowych. Kompaktowe wymiary ułatwiają integrację z istniejącą infrastrukturą, a typowa długość (dostępna w ofercie) pozwala na elastyczne dopasowanie do konkretnej instalacji.

• Materiał miedziany: Doskonała przewodność elektryczna i odporność na korozję – minimalizuje straty mocy i zapewnia długą żywotność w normalnych warunkach eksploatacyjnych.
• Wymiary 12x5 mm: Optymalny przekrój dla typowych obciążeń w rozdzielnicach – łatwe łączenie z aparaturą modułową i bezpieczny montaż na izolatorach.
• Konfiguracja 3-polowa: Umożliwia symetryczne prowadzenie trzech faz (L1, L2, L3) – oszczędność miejsca i przejrzystość okablowania.
• Dedykowana do systemu Univers: Gwarantowana kompatybilność mechaniczna z szafami i akcesoriami Univers – szybkie i bezproblemowe instalowanie.
• Uniwersalne zastosowanie: Sprawdza się zarówno w rozdzielnicach dystrybucyjnych, jak i szafach licznikowych – jeden produkt do różnych zadań.

Zgodność z Normami

Szyna zbiorcza Univers ZM13C została zaprojektowana zgodnie z ogólnie przyjętymi standardami branży elektroinstalacyjnej. Produkt spełnia wymagania europejskich norm dotyczących aparatury rozdzielczej oraz posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Szczegółowe informacje dotyczące konkretnych norm dostępne są w dokumentacji producenta.

Zastosowanie

Szyna zbiorcza Cu12x5mm 3-polowa ZM13C znajduje zastosowanie w systemach niskiego napięcia, szczególnie w rozdzielnicach i szafach sterowniczych.

• Rozdzielnice dystrybucyjne – do rozdziału energii elektrycznej na poszczególne obwody odbiorcze.
• Szafy licznikowe – jako magistrala zasilająca dla układów pomiarowych i zabezpieczeń.
• System szaf Univers – idealna do rozbudowy istniejących instalacji w ramach jednego systemu.
• Stanowiska przemysłowe – tam, gdzie wymagane jest bezpieczne i przejrzyste prowadzenie przewodów fazowych.

Wskazówki Montażowe

Montaż szyny zbiorczej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Szynę mocować na izolatorach (np. typu 1024) zgodnie z instrukcją producenta, zachowując wymagane odstępy izolacyjne. Śruby dokręcaj momentem podanym w dokumentacji technicznej. Przekrój przyłączanych przewodów dobierz do przewidywanego obciążenia prądowego.

FAQ

• Jakie są wymiary szyny ZM13C? Szyna ma profil 12×5 mm i jest dostępna w konfiguracji 3-polowej. Konkretną długość należy sprawdzić w ofercie handlowej – standardowo dostępne są odcinki prefabrykowane.
• Z jakiego materiału wykonana jest szyna? Szyna wykonana jest z czystej miedzi elektrolitycznej (Cu), co zapewnia bardzo dobrą przewodność elektryczną i odporność na utlenianie.
• Czy szyna jest izolowana? Szyna dostarczana jest bez izolacji – wymaga montażu na dedykowanych izolatorach z zachowaniem normatywnych odstępów powietrznych i powierzchniowych. W razie potrzeby można zastosować osłony izolacyjne (akcesoria dostępne osobno).
