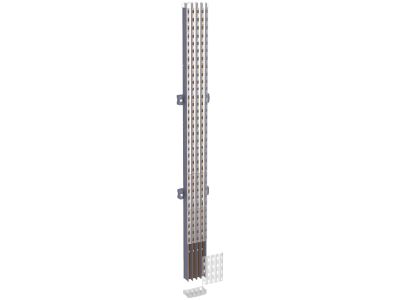

Szyny PowerClip Linergy BW 400A L=1000mm 4P PrismaSet | LVS04123 Schneider Electric

Opis i Kluczowe Cechy

Szyny prądowe PowerClip Linergy BW 400A to element systemu PrismaSet dedykowany do dystrybucji energii w rozdzielnicach niskiego napięcia. Wykonane z aluminium o wysokiej przewodności elektrycznej, charakteryzują się dużą obciążalnością prądową (400A) i niską rezystancją styku. Długość 1000 mm oraz 4-biegunowa konstrukcja (L1, L2, L3, N) umożliwiają elastyczne dopasowanie do szaf o różnych wymiarach.

• Prąd znamionowy 400A: Zapewnia stabilną i bezpieczną dystrybucję mocy w instalacjach przemysłowych i budynkach użyteczności publicznej.
• 4-biegunowa budowa (L1, L2, L3, N): Umożliwia zasilanie układów trójfazowych z neutralnym przewodem – idealne do systemów zasilania gwarantowanego.
• Długość 1000 mm: Uniwersalna długość dostosowana do standardowych rozmiarów szaf instalacyjnych.
• Materiał aluminiowy: Wysoka przewodność i odporność na korozję, co przekłada się na długą żywotność i stabilność parametrów elektrycznych.
• System mocowania PowerClip: Szybki i pewny montaż w systemie PrismaSet – kompatybilny z aparaturą modułową Schneider Electric i innymi systemami o analogicznych standardach.

Zgodność z Normami

Szyny PowerClip Linergy BW spełniają wymagania norm europejskich dla rozdzielnic niskiego napięcia, w tym normy PN-EN 61439-1 i PN-EN 61439-2. Posiadają deklarację zgodności CE oraz są zgodne z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Szyny prądowe PowerClip Linergy BW 400A znajdują zastosowanie w nowoczesnych instalacjach elektrycznych, szczególnie w systemach rozdzielnic niskiego napięcia.

• Dystrybucja energii w szafach rozdzielczych PrismaSet i innych systemach o analogicznej konstrukcji.
• Budowa rozdzielnic przemysłowych i obiektowych zasilanych układami trójfazowymi.
• Systemy zasilania gwarantowanego (UPS, agregaty prądotwórcze) – dzięki 4-biegunowej konstrukcji z neutralnym przewodem.
• Modernizacje i rozbudowy istniejących instalacji – kompatybilność z aparaturą modułową.

Wskazówki Montażowe

Montaż szyn prądowych PowerClip Linergy BW powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że napięcie w instalacji zostało odłączone, a wszystkie elementy są odpowiednio zabezpieczone przed przypadkowym załączeniem. Szyny mocuje się za pomocą systemu PowerClip, który zapewnia stabilne i bezpieczne połączenie z szyną zbiorczą. Podczas montażu zachować odpowiedni moment dokręcania połączeń (zgodnie z dokumentacją producenta). Po zamontowaniu przeprowadzić pomiary rezystancji izolacji i ciągłości obwodu.

FAQ

• Czy szyny są kompatybilne z innymi systemami rozdzielnic niż PrismaSet? Szyny PowerClip Linergy BW zostały zaprojektowane dla systemu PrismaSet, ale dzięki standardowym wymiarom i systemowi mocowania mogą być stosowane w innych konstrukcjach o analogicznych parametrach.
• Jaki jest materiał wykonania szyn? Szyny wykonane są z aluminium, które charakteryzuje się wysoką przewodnością elektryczną i dobrą odpornością na korozję.
• Czy szyny posiadają zabezpieczenie przeciwprzepięciowe? Parametr ten nie został określony w danych produktu. Zabezpieczenie przeciwprzepięciowe należy zapewnić poprzez odpowiednią aparaturę w rozdzielnicy.
