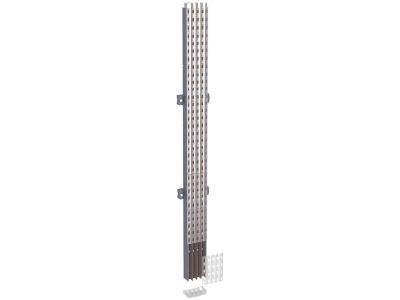

Szyny PowerClip Linergy BW 250A L=1000mm 3P PrismaSet | LVS04112 Schneider Electric

Opis i Kluczowe Cechy

Szyna prądowa PowerClip Linergy BW 250A w wersji 3-fazowej o długości 1000 mm to kluczowy element systemu rozdzielnic niskiego napięcia PrismaSet. Zapewnia stabilne i bezpieczne połączenia elektryczne przy prądzie znamionowym 250A, co czyni ją idealnym rozwiązaniem do instalacji przemysłowych i obiektowych wymagających wysokiej obciążalności.

• Prąd znamionowy 250A: Gwarantuje stabilne zasilanie nawet w systemach o dużym poborze mocy.
• Trójfazowa konstrukcja 3P: Umożliwia równomierne rozłożenie obciążenia i uproszczone okablowanie w rozdzielnicach.
• Długość 1000 mm: Uniwersalny wymiar dostosowany do standardowych szyn montażowych w szafach PrismaSet.
• System PowerClip: Szybki i pewny montaż dzięki dedykowanym zaciskom, eliminujący ryzyko poluzowania połączeń.
• Zgodność z systemem PrismaSet: Perfekcyjne dopasowanie do szyn montażowych Schneider Electric, zapewniające pełną kompatybilność i montaż bez dodatkowych adaptacji.

Zgodność z Normami

Szyna PowerClip Linergy BW 250A spełnia wymagania norm europejskich dotyczących rozdzielnic niskiego napięcia (m.in. IEC 61439-1/2, EN 60439) oraz posiada oznaczenie CE. Została zaprojektowana zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości dla systemów rozdzielczych.

Zastosowanie

Szyna prądowa PowerClip Linergy BW 250A 3P znajduje zastosowanie w nowoczesnych rozdzielnicach przemysłowych i obiektowych, gdzie wymagana jest wysoka obciążalność prądowa i stabilność połączeń.

• Budowa rozdzielnic w układach mocy dla obiektów przemysłowych, centrów danych i budynków użyteczności publicznej.
• Modyfikacje i rozbudowy istniejących szaf PrismaSet – uniwersalne rozwiązanie do tworzenia dodatkowych torów prądowych.
• Instalacje wymagające wysokiej wytrzymałości mechanicznej i odporności na zwarcia.
• Systemy zasilania awaryjnego (UPS) i generatory prądotwórcze – pewne połączenia przy wysokich obciążeniach.

Wskazówki Montażowe

Montaż szyny należy powierzyć wykwalifikowanemu personelowi z uprawnieniami SEP, zgodnie z dokumentacją systemu PrismaSet. Przed rozpoczęciem prac należy odłączyć napięcie zasilające całą rozdzielnicę. Szynę mocować w dedykowanych uchwytach montażowych, zapewniających odpowiednią sztywność i stabilność. Połączenia wykonywać za pomocą dedykowanych zacisków PowerClip, dbając o odpowiedni moment dokręcania (wg zaleceń producenta). Po montażu przeprowadzić testy izolacji i ciągłości obwodów.

FAQ

• Czy szyna jest kompatybilna z innymi systemami rozdzielnic niż PrismaSet? Szyna PowerClip Linergy BW 250A została zaprojektowana specjalnie dla systemu PrismaSet i oferuje pełną kompatybilność wyłącznie w jego ramach.
• Jaki jest maksymalny prąd zwarciowy szyny? Maksymalny prąd zwarciowy nie został określony w danych produktu – zaleca się zapoznanie z dokumentacją techniczną systemu PrismaSet lub konsultację z producentem.
• Czy szyna wymaga dodatkowych izolatorów? Tak – szyna musi być montowana w dedykowanych izolatorach montażowych dostępnych w systemie PrismaSet, które zapewniają odpowiednią separację faz i ochronę przed przypadkowym dotykiem.
