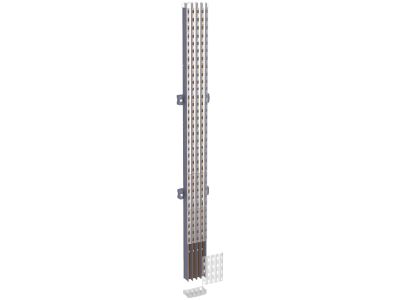

Szyny PowerClip Linergy BW 160A L=1000mm 3P PrismaSet | LVS04111 Schneider Electric

Opis i Kluczowe Cechy

Szyny PowerClip Linergy BW o prądzie znamionowym 160A w układzie 3-biegunowym (3P) i długości 1000 mm to kluczowy element systemu rozdzielnic niskiego napięcia. Zaprojektowane do montażu w szafach PrismaSet, zapewniają stabilne i bezpieczne połączenia elektryczne pomiędzy aparaturą modułową a głównym torem prądowym.

• Prąd znamionowy 160A: Wytrzymałe połączenia zdolne do przewodzenia prądu do 160A, dedykowane do instalacji o średnich i dużych obciążeniach.
• Konstrukcja 3-biegunowa (3P): Zapewnia równomierne rozłożenie obciążenia między fazami, minimalizując ryzyko przegrzania w instalacjach trójfazowych.
• Długość 1000 mm: Uniwersalny wymiar pozwalający na łatwe dopasowanie do standardowych szaf rozdzielczych PrismaSet.
• System PowerClip: Umożliwia szybki i pewny montaż aparatury modułowej dzięki dedykowanym złączom montażowym, eliminując konieczność stosowania dodatkowych uchwytów.
• Wykonanie z miedzi elektrolitycznej: Zapewnia niską rezystancję kontaktów, wysoką przewodność i odporność na korozję w długim okresie eksploatacji.

Zgodność z Normami

Szyny PowerClip Linergy BW 160A spełniają wymagania norm europejskich dotyczących aparatury rozdzielczej niskiego napięcia (m.in. PN-EN 61439-1, PN-EN 61439-2) oraz posiadają deklarację zgodności CE. Zostały zaprojektowane zgodnie z wymaganiami systemu PrismaSet.

Zastosowanie

Szyny PowerClip Linergy znajdują zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie kluczowe jest niezawodne i bezpieczne połączenie aparatury modułowej z głównym torem zasilania.

• Montaż w szafach rozdzielczych PrismaSet – systemowych konstrukcjach do budowy rozdzielnic.
• Łączenie aparatów modułowych (wyłączników, styczników, zabezpieczeń) w instalacjach trójfazowych.
• Budowa rozdzielnic budynkowych, przemysłowych i infrastrukturalnych o średnich i dużych mocach.
• Modernizacja istniejących instalacji poprzez wymianę szyn na nowe, spełniające wyższe standardy bezpieczeństwa.

Wskazówki Montażowe

Montaż szyn PowerClip powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy upewnić się, że instalacja jest odłączona od napięcia i zabezpieczona przed przypadkowym załączeniem. Szyny mocuje się w dedykowanych prowadnicach systemu PrismaSet, a następnie aparaturę modułową zakłada się na szyny z wykorzystaniem systemu PowerClip. Dokręcanie połączeń należy wykonać z odpowiednim momentem obrotowym, zgodnie z dokumentacją techniczną producenta. Regularna kontrola stanu połączeń i czystości styków jest zalecana w celu utrzymania wysokiej niezawodności instalacji.

FAQ

• Czy szyny PowerClip są kompatybilne z innymi systemami szynowymi? Szyny PowerClip Linergy BW 160A zostały zaprojektowane specjalnie dla systemu PrismaSet i są w pełni kompatybilne z aparaturą modułową tego systemu. W innych konstrukcjach mogą wymagać dostosowania.
• Jaki jest zalecany moment dokręcania połączeń? Moment dokręcania nie został podany w dostępnych danych. Zaleca się stosowanie się do wytycznych producenta aparatury modułowej i dokumentacji systemu PrismaSet.
• Czy szyny można stosować w instalacjach zewnętrznych? Szyny nie zostały zaprojektowane do stosowania na zewnątrz bez dodatkowej ochrony IP. Dla instalacji zewnętrznych zaleca się stosowanie obudów o odpowiednim stopniu ochrony.
