Szyny miedziane płaskie typ PMP - PMP 120X10/2 | R32RZ-01010101601 Ergom

Alternatywny kod produktu: PMP 120X10/2

Opis i Kluczowe Cechy

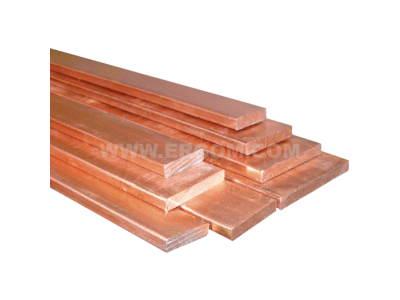

Szyna miedziana płaska typ PMP (symbol R32RZ-01010101601) to przewodnik o wymiarach 120x10 mm, wykonany z miedzi o wysokiej przewodności. Stosowana jako element systemów dystrybucji energii w rozdzielnicach niskiego napięcia. Dzięki dużemu przekrojowi zapewnia niską rezystancję i efektywne odprowadzanie ciepła, co przekłada się na bezpieczną i niezawodną pracę instalacji.

• Wymiary 120x10 mm: Duży przekrój umożliwia przepływ wysokich prądów obciążenia przy minimalnych stratach mocy, co zwiększa efektywność i bezpieczeństwo połączeń.
• Materiał – miedź elektrolityczna: Doskonała przewodność elektryczna i termiczna, odporność na korozję oraz niska rezystancja styku gwarantują długą żywotność w trudnych warunkach pracy.
• Konstrukcja płaska: Ułatwia montaż w szafach rozdzielczych na wspornikach izolacyjnych oraz umożliwia proste łączenie z innymi szynami lub aparaturą modułową.
• Oznaczenie wersji /2: Szczegóły dotyczące długości, liczby otworów mocujących lub konfiguracji – prosimy o weryfikację w karcie katalogowej producenta.
• Uniwersalne zastosowanie: Nadaje się do budowy szyn zbiorczych, rozgałęźników oraz połączeń międzysystemowych w instalacjach przemysłowych i budynkowych.

Zgodność z Normami

Szyna miedziana PMP została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla przewodów szynowych stosowanych w rozdzielnicach niskiego napięcia. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i jakości. Konkretne numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Szyna miedziana płaska PMP 120x10 służy jako główny element przewodzący w systemach rozdziału energii elektrycznej. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach istniejących rozdzielnic.

• Budowa szyn zbiorczych w rozdzielnicach głównych i podrozdzielniach
• Tworzenie rozgałęźników oraz połączeń między aparaturą modułową (styczniki, wyłączniki, zabezpieczenia)
• Zasilanie szaf sterowniczych i przemysłowych linii produkcyjnych
• Instalacje w obiektach komercyjnych, magazynach oraz budynkach użyteczności publicznej

Wskazówki Montażowe

Montaż szyny miedzianej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony napięcia. Stosuj odpowiednie wsporniki izolacyjne oraz łączniki mechaniczne (śruby, nakrętki, podkładki) o właściwym momencie dokręcania. Dobierz przekrój przewodów oraz elementy przyłączeniowe do rzeczywistego obciążenia prądowego. Szynę montuj na równej, niepalnej powierzchni, z zachowaniem odstępów izolacyjnych wymaganych dla danego napięcia roboczego.

FAQ

• Z jakiego materiału wykonana jest szyna PMP 120x10? Szyna wykonana jest z miedzi elektrolitycznej o wysokiej czystości, co zapewnia doskonałą przewodność i trwałość.
• Jakie są wymiary szyny i co oznacza oznaczenie /2? Wymiary to 120 mm szerokości i 10 mm grubości. Oznaczenie /2 w symbolu może dotyczyć specyficznej konfiguracji (np. długość, liczba otworów) – dokładne parametry należy sprawdzić w karcie katalogowej producenta lub u dostawcy.
• Czy szyna nadaje się do montażu w rozdzielnicy modułowej? Tak, szyna płaska PMP jest przeznaczona do montażu na wspornikach izolacyjnych w rozdzielnicach niskiego napięcia. Może być łączona z aparaturą modułową za pomocą odpowiednich adapterów lub bezpośrednio przez zaciski śrubowe.
