Szyny łączeniowe w izolacji BI3/16 x 12 | 607047 Legrand

Opis i Kluczowe Cechy

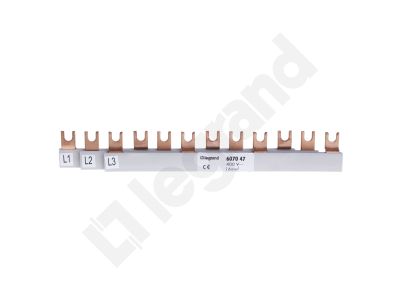

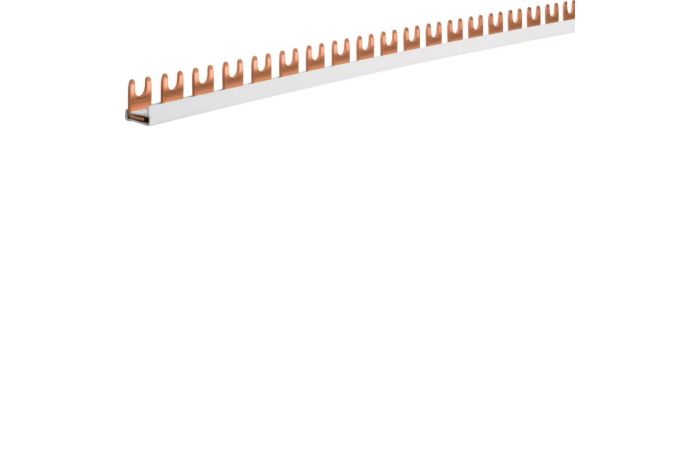

Szyna łączeniowa LEGRAND o numerze katalogowym 607047 to profesjonalny komponent elektroinstalacyjny przeznaczony do efektywnego i bezpiecznego zasilania aparatury modułowej. Produkt charakteryzuje się konstrukcją trójbiegunową (3P), co umożliwia równoległe połączenie aparatów w układach trójfazowych. Przekrój znamionowy szyny wynosi 16 mm², co gwarantuje wysoką obciążalność prądową oraz minimalizację spadków napięcia w rozdzielnicy. Izolowana obudowa zapewnia najwyższy poziom bezpieczeństwa, chroniąc instalatora przed przypadkowym dotykiem części pod napięciem. Długość szyny wynosi 12 modułów o szerokości 17,5 mm każdy, co pozwala na szybkie i estetyczne połączenie szeregu wyłączników nadprądowych lub różnicowoprądowych.

• Typ przyłącza: Grzebieniowe, zapewniające pewny styk elektryczny z zaciskami aparatów.
• Przekrój przewodzący: 16 mm², dedykowany do instalacji o większym zapotrzebowaniu na moc.
• Liczba biegunów: 3-fazowa (L1, L2, L3), idealna do symetrycznego rozkładu obciążenia.
• Pojemność modułowa: 12 standardowych modułów 17,5 mm.
• Napięcie znamionowe: Przystosowana do pracy w układach 230/400 V AC.

Zgodność z Normami

Produkt marki LEGRAND został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego niskiego napięcia. Szyna spełnia wymagania w zakresie wytrzymałości dielektrycznej oraz odporności termicznej materiałów izolacyjnych. Zastosowanie certyfikowanych materiałów gwarantuje długowieczność instalacji oraz pełną kompatybilność z aparaturą modułową serii TX3, DX3 oraz innymi urządzeniami montowanymi na szynie DIN, które posiadają zaciski przystosowane do szyn grzebieniowych.

Zastosowanie

Szyna łączeniowa BI3/16 x 12 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Jest niezastąpiona w prefabrykacji rozdzielnic elektrycznych, gdzie liczy się czas montażu oraz przejrzystość oprzewodowania. Dzięki swojej konstrukcji eliminuje konieczność tworzenia mostków z przewodów giętkich (linek), co znacząco redukuje ryzyko błędów montażowych i poluzowania się zacisków w trakcie eksploatacji. Jest to rozwiązanie dedykowane dla profesjonalnych elektroinstalatorów dążących do optymalizacji pracy wewnątrz szaf sterowniczych i rozdzielczych.

Wskazówki Montażowe

Podczas montażu szyny łączeniowej LEGRAND 607047 należy zwrócić szczególną uwagę na prawidłowe osadzenie zębów szyny w zaciskach aparatów modułowych. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub, zgodnie ze specyfikacją techniczną aparatury, do której szyna jest przyłączana (zazwyczaj od 2 Nm do 3,5 Nm dla aparatów o dużym prądzie znamionowym). W przypadku konieczności skrócenia szyny, należy pamiętać o starannym docięciu miedzianych płaskowników oraz izolacji, a następnie o obowiązkowym założeniu dedykowanych zaślepek końcowych, aby utrzymać odpowiedni stopień ochrony IP i zapobiec przeskokom iskrowym.

FAQ

• Czy szyna pasuje do aparatów innych producentów? Tak, o ile posiadają one zaciski przystosowane do przyłączy typu grzebieniowego (fork/pin) w standardzie rozstawu modułowego 17,5 mm.
• Czy szynę można docinać? Tak, szyny izolowane LEGRAND można docinać do wymaganej długości, pamiętając o zachowaniu zasad bezpieczeństwa i izolacji końców.
• Jaki jest maksymalny prąd obciążenia dla przekroju 16 mm²? Prąd znamionowy zależy od sposobu zasilania szyny (centralne lub skrajne), jednak przekrój 16 mm² standardowo pozwala na bezpieczną pracę przy prądach rzędu 80A.
