Szyny łączeniowe sztyftowe BIS1-16-57, 1-biegunowe, 16mm2, 57 modułów | 404937 Legrand

Opis i Kluczowe Cechy

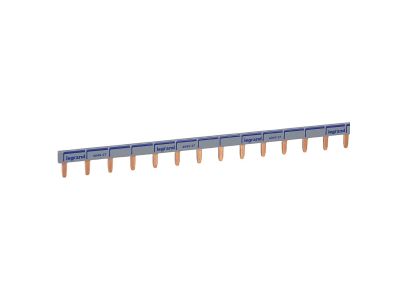

Szyna łączeniowa sztyftowa BIS1-16-57 (indeks 404937) to jednobiegunowa listwa zasilająca o przekroju 16 mm² i długości 57 modułów (17,5 mm/mod). Przeznaczona do dystrybucji napięcia 230/400 V~ w rozdzielnicach z aparaturą modułową. Dzięki przyłączu sztyftowemu montaż odbywa się szybko i bez użycia narzędzi, co skraca czas instalacji.

• Przekrój 16 mm²: zapewnia niską rezystancję i minimalne straty mocy, umożliwiając bezpieczne zasilanie wielu odbiorników w jednej szynie.
• Długość 57 modułów: pozwala na obsługę rozbudowanych rozdzielnic bez konieczności łączenia kilku szyn, co ułatwia prowadzenie instalacji.
• Przyłączenie sztyftowe: gwarantuje pewny i powtarzalny styk elektryczny bez konieczności stosowania narzędzi, co przyspiesza montaż i demontaż aparatów.
• Wykonanie 1-biegunowe: dedykowane do zasilania jednej fazy, idealne do budowy przejrzystych i bezpiecznych systemów rozdziału napięcia.
• Napięcie znamionowe 230/400 V~: kompatybilne z typowymi instalacjami jednofazowymi i trójfazowymi w budownictwie mieszkaniowym i przemysłowym.

Zgodność z Normami

Szyna łączeniowa BIS1-16-57 została zaprojektowana zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i posiada oznaczenie CE. Rekomendowana do stosowania w rozdzielnicach niskiego napięcia wykonanych zgodnie z wymaganiami normy PN-EN 61439.

Zastosowanie

Szyna sztyftowa BIS1-16-57 znajduje zastosowanie wszędzie tam, gdzie konieczne jest uporządkowane i bezpieczne doprowadzenie napięcia do aparatów modułowych montowanych na szynie TH35.

• Zasilanie styczników, wyłączników nadprądowych i różnicowoprądowych w rozdzielnicach głównych i podrozdzielnicach.
• Dystrybucja napięcia w szafach sterowniczych i automatyki budynkowej (np. do zasilania przekaźników i sterowników).
• Tworzenie szyn zbiorczych dla obwodów jednofazowych w instalacjach mieszkaniowych i biurowych.
• Łączenie aparatów modułowych w systemach oświetleniowych i sygnalizacyjnych wymagających wspólnego potencjału.

Wskazówki Montażowe

Montaż szyny łączeniowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Szynę mocuje się na szynie TH35 (DIN) – wsuwa się ją w zatrzaski aparatów modułowych. Przekrój przewodów przyłączeniowych należy dobrać do spodziewanego obciążenia zgodnie z normami (np. 16 mm² dla przewodów doprowadzających). Wszystkie połączenia sztyftowe muszą być w pełni osadzone – brak luzów. Producent nie podaje konkretnego momentu dokręcania; w przypadku połączeń śrubowych (jeśli występują) postępuj zgodnie z dokumentacją techniczną aparatów.

FAQ

• Jakie jest napięcie znamionowe szyny BIS1-16-57? Napięcie znamionowe wynosi 230/400 V~, co pozwala na stosowanie w instalacjach jednofazowych (230 V) oraz trójfazowych (400 V międzyfazowo).
• Czy szyna jest jedno- czy wielobiegunowa? Szyna BIS1-16-57 jest wykonana w wersji 1-biegunowej – przeznaczona do zasilania jednej fazy. Do budowy rozdzielnic trójfazowych należy zastosować trzy egzemplarze (po jednym na fazę).
• Jaka jest długość szyny w modułach? Długość wynosi 57 modułów (jeden moduł = 17,5 mm), co odpowiada około 997,5 mm. Dzięki temu można nią zasilić do 57 aparatów modułowych (przy zajęciu jednego modułu na aparat).
