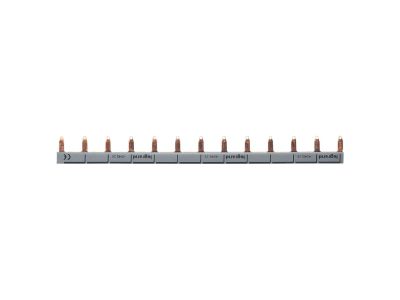

Szyny łączeniowe sztyftowe BIS1-16-13, 1-biegunowe, 16mm2, 13 modułów | 404926 Legrand

Opis i Kluczowe Cechy

Szyna łączeniowa sztyftowa LEGRAND o oznaczeniu BIS1-16-13 to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o efektywnym i bezpiecznym zasilaniu aparatury modułowej. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 16 mm², co pozwala na stabilne przesyłanie energii elektrycznej przy zachowaniu wysokiej obciążalności prądowej, minimalizując jednocześnie ryzyko przegrzania styków. Szyna została wykonana w wersji 1-biegunowej, co dedykuje ją do pracy w obwodach jednofazowych lub do mostkowania konkretnych biegunów w rozdzielnicach niskiego napięcia.

• Przyłącze sztyftowe: Gwarantuje pewny styk elektryczny i kompatybilność z większością aparatów modułowych wyposażonych w zaciski windowe lub śrubowe.
• Długość 13 modułów: Standardowa szerokość modułu 17,5 mm pozwala na zasilenie do 13 urządzeń w jednym rzędzie rozdzielnicy.
• Wysoka jakość materiałów: Miedziana szyna przewodząca zapewnia doskonałą przewodność, a izolacja zewnętrzna chroni przed przypadkowym dotykiem części pod napięciem.

Zgodność z Normami

Produkt marki LEGRAND został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektroinstalacyjnego niskiego napięcia. Szyna spełnia wymagania bezpieczeństwa dla napięć znamionowych rzędu 230/400 V~, co potwierdza jej przydatność w instalacjach domowych, komercyjnych oraz przemysłowych. Zastosowane materiały izolacyjne wykazują odporność na wysokie temperatury oraz są samogasnące, co jest kluczowe dla zachowania bezpieczeństwa przeciwpożarowego wewnątrz rozdzielnic.

Zastosowanie

Szyna BIS1-16-13 znajduje szerokie zastosowanie w nowoczesnym budownictwie i przemyśle. Jest niezastąpiona przy montażu wyłączników nadprądowych (MCB), wyłączników różnicowoprądowych (RCCB) oraz innych aparatów modułowych montowanych na szynie TH35 (DIN). Dzięki swojej konstrukcji eliminuje konieczność tworzenia uciążliwych mostków z przewodów giętkich, co znacząco porządkuje strukturę okablowania wewnątrz szafy sterowniczej i redukuje czas potrzebny na prefabrykację rozdzielnicy.

Wskazówki Montażowe

Podczas instalacji szyny łączeniowej należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Moment dokręcania: Należy stosować się do zaleceń producenta aparatury modułowej dotyczących momentu dokręcania zacisków śrubowych, aby zapewnić trwałe połączenie i uniknąć poluzowania sztyftu.
• Cięcie szyny: W przypadku konieczności skrócenia szyny, należy użyć odpowiednich narzędzi, a następnie zabezpieczyć końce dedykowanymi zaślepkami izolacyjnymi, aby utrzymać odpowiedni stopień ochrony i odstępy izolacyjne.
• Czystość styków: Przed montażem należy upewnić się, że sztyfty są wolne od zanieczyszczeń, co zapobiegnie powstawaniu łuku elektrycznego i wypalaniu styków.

FAQ

1. Czy szyna BIS1-16-13 pasuje do aparatów innych producentów?
Tak, szyna posiada standardowe przyłącze sztyftowe oraz podziałkę modułową 17,5 mm, co czyni ją kompatybilną z większością aparatury modułowej dostępnej na rynku, o ile posiada ona gniazdo na szynę sztyftową.

2. Jakie jest maksymalne napięcie pracy tej szyny?
Szyna jest certyfikowana do pracy w układach o napięciu znamionowym 230/400 V AC.

3. Czy przekrój 16 mm² jest wystarczający dla głównego zasilania rozdzielnicy?
Przekrój 16 mm² jest standardem dla rozdzielnic o większym obciążeniu, zapewniając bezpieczny margines prądowy dla typowych instalacji odbiorczych, jednak ostateczny dobór powinien wynikać z projektu instalacji i obliczeń obciążenia.
