Szyny izolowane elastyczne 32X5 L1800 PSet | LVS04751 Schneider Electric

Opis i Kluczowe Cechy

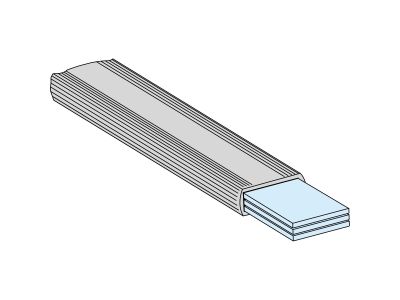

Szyny izolowane elastyczne 32X5 L1800 PSet to zaawansowany komponent systemu dystrybucji zasilania w rozdzielnicach elektrycznych. Przeznaczone do montażu w obudowach PrismaSet P i G, charakteryzują się elastycznością i wysoką obciążalnością prądową do 520 A. Elastyczne pręty o wymiarach 32 x 5 mm gwarantują bezpieczne i efektywne doprowadzenie energii do odbiorników.

• Obciążalność prądowa 520 A: Zapewnia stabilne zasilanie nawet dla rozbudowanych instalacji z wysokim poborem mocy.
• Elastyczna konstrukcja: Umożliwia łatwe dopasowanie szyn do kształtu rozdzielnicy, minimalizując naprężenia mechaniczne.
• Izolacja Linergy: Wysoka wytrzymałość dielektryczna chroni przed zwarciami i ułatwia utrzymanie instalacji w czystości.
• Wymiary 32 x 5 mm: Standardowe rozmiary kompatybilne z szeroką gamą osprzętu modułowego.
• Długość 1800 mm: Długość szyny dostosowana do typowych wymiarów obudów PrismaSet.

Zgodność z Normami

Szyny spełniają wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i ochrony przeciwpożarowej. Zostały zaprojektowane zgodnie z dyrektywami unijnymi i posiadają oznaczenie CE.

Zastosowanie

Szyny izolowane elastyczne 32X5 L1800 PSet znajdują zastosowanie w rozdzielnicach elektrycznych, gdzie wymagana jest wydajna i bezpieczna dystrybucja energii.

• Montaż w rozdzielnicach typu PrismaSet P i G – idealne rozwiązanie dla instalacji przemysłowych i budynków komercyjnych.
• Dystrybucja zasilania w rozbudowanych systemach sterowania i automatyki.
• Wykorzystanie w szafach energetycznych wymagających elastyczności i wysokiej obciążalności prądowej.
• Stosowanie jako główne magistrale zasilające w rozdzielnicach o standardowych wymiarach.

Wskazówki Montażowe

Montaż szyn powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem wszelkich środków bezpieczeństwa. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Szyny mocować w sposób trwały, zapewniając odpowiednią odległość separacyjną między przewodzącymi częściami. Używać wyłącznie oryginalnych elementów mocujących zalecanych przez producenta. Podczas montażu elastycznych prętów należy unikać nadmiernego zginania, aby nie uszkodzić izolacji.

FAQ

• Czy szyny mogą być stosowane w środowiskach o podwyższonej wilgotności? Izolacja Linergy zapewnia wysoką odporność na wilgoć, jednak zalecane jest stosowanie w suchych lub chronionych pomieszczeniach zgodnie z klasyfikacją IP.
• Jakie są maksymalne wymiary kabli, które można podłączyć do szyny? Dokładne dane dotyczące przekroju kabli nie zostały podane w opisie. Zaleca się zapoznanie z dokumentacją techniczną lub konsultację z producentem.
• Czy szyny są kompatybilne z innymi systemami rozdzielnic? Szyny 32X5 L1800 PSet zostały zaprojektowane z myślą o obudowach PrismaSet P i G. Kompatybilność z innymi systemami należy weryfikować indywidualnie.
